Playback Designs總裁 Andreas Koch解放DSD的實力，除了1 bit解碼之外的秘密
上次專訪Playback Designs總裁Andreas Koch，已經是五年前的事了，當年與大師一席談話，完全解開了我對于數位訊源與DSD解碼的許多疑問，至今依然令我印象深刻、獲益良多。五年之后，Playback Designs推出全新Sonoma系列，終于盼到Andreas再度來臺，我當然不放過這次機會，從Andreas口中問出更多獨家技術與設計理念，以下就是這次訪談的完整記錄。 Sonoma是你為Sony所設計的DSD錄音剪輯工作站的名稱，新推出的Sonoma系列與當年的Sonoma有何關連？
主要原因是這次Sonoma系列的許多核心技術，都是移植自Sonoma工作站，兩者有許多共同之處，所以才引用了Sonoma這個型號。 Sonoma是我?guī)蚐ony開發的32軌SACD錄音與剪輯工作站，目前仍是唯一「真正1 bit」DSD錄音與剪輯設備。這個名稱是Sony One-bit Mastering Audio Station的縮寫，許多SACD內頁都注明使用Sonoma錄製，音響迷熟都悉這個名稱，這也是我採用Sonoma為新產品命名的原因之一。除此之外，Sonoma也是舊金山的葡萄酒產區，我的家就在那裡，與當?shù)氐尼劸茙熓熳R。原本我打算在每一部Sonoma產品的包裝中附贈一瓶Sonoma產的紅酒，那是品質可比DSD的好酒啊！可惜礙于許多國家的法規限制，這個想法難以實現。
全新Sonoma系列的機箱都頗為小巧，與之前的MPS-5、MPS-3 SACD唱盤有何不同？ 因為日本Esoteric不再對外銷售他們的SACD轉盤機構，所以MPS-5、MPS-3在五年前就已停產。原本Sonoma系列將要推出的旗艦SACD唱盤，也因為這個變化而延后推出。目前推出的Merlot DAC等產品，其實只是Sonoma的入門等級。我一直想推出體積較小、價格合理的產品，讓更多人可以體驗DSD重播的真正實力，Merlot DAC等小型化的產品，就是依循這個理念而推出。
Merlot的DSD解碼、時鐘控制技術都與MPS-5相同，但是線路較為簡化，MPS-5使用了三顆FPGA處理器，分別負責時鐘控制、升頻與DSD處理、面板邏輯控制；Merlot則用一顆FPGA負責所有數位運算。MPS-5的線路板分為數位、類比兩塊；Merlot則全部整合在一塊線路板，但數位、類比的接地仍清楚區隔。MPS-5的類比輸出採分砌式架構，Merlot的類比線路則接近MPS-3，但有大幅改良，線路面積更大，還加入耳擴線路，以及分砌式的類比音量控制。在等級上，Merlot介于MPS-5與MPS-3之間，更接近MPS-5一些，甚至有用家認為表現比MPS-5更好。 許多頂尖數位唱盤都採用Oppo的SACD轉盤機構，即將推出的Sonoma旗艦唱盤也會選擇Oppo嗎？ Oppo的SACD轉盤的確很可靠耐用，在前代MPS停產，新旗艦尚未推出的空窗期，我的確建議用家搭配Oppo播放機使用，還針對Oppo BDP-103推出了改裝模組，讓它可以直接輸出SACD的DSD訊號。不過這畢竟是權宜之計，Oppo的轉盤是為播放4K藍光片而設計，使用了超快速的處理器，解碼線路龐大，而且與顯示幕整合一體，很難單獨使用它的轉盤。此外Oppo的轉盤結構較為廉價，使用了太多塑料元件，我認為不符合高階唱盤的要求，所以即將推出的旗艦唱盤將會採用日本製的SACD轉盤機構。如果順利的話，今年五月慕尼黑音響展就會發表。 “ 1 bit DSD解碼先天沒有非線性失真，聲音更接近類比音質。” 你所研發的1 bit DSD解碼技術，與市售的Delta-sigma DAC晶片有何不同？
只有真正的1 bit DSD解碼，才能發揮DSD線性輸出的優勢，也才能跟PCM多位元解碼技術有所區隔。目前只有用FPGA晶片跑自行設計的演算法，才能做到真正的1 bit DSD解碼。市售Delta-Sigma DAC晶片則只有輸入端接收1 bit DSD訊號，接下來隨即轉換為多位元PCM，進行複雜的濾波處理，用陡峭的濾波線路完全濾除噪訊，測試規格雖然優異，但聽感上卻難以擺脫「數位聲」，喪失了DSD接近于類比音質的最大優勢。 為何廠製晶片不採用1 bit DSD解碼呢？ 晶片廠最重視的要素有二，一是製造成本，二是規格數據。1 bit DSD解碼的噪訊太高，規格數據不好看，晶片廠怕客戶不買單，自然不會想要開發這種晶片。 難道1 bit DSD解碼的噪訊不會影響聽感嗎？ DSD大部分的噪訊都在人耳聽感范圍之外，就算落在可聞頻段，也會被人耳濾除，因為DSD的高頻噪訊是恆定的，不會隨著音樂訊號變動，人耳機制可以輕易的過濾掉這種噪訊。這就像是空間中的空調噪音，只要音量低到一定程度，人耳就不會察覺。如果用陡峭的濾波線路將這些噪訊切掉，測試數據雖然漂亮，但是卻會製造更多非線性失真，對聽感傷害更大。所以我一直堅持數位濾波線路不能只靠儀器測試，更重要的是以實際聽感作為設計的標準。 PCM解碼又有什麼問題？ 多位元PCM解碼的每一個位元比重都不同，無法避免非線性問題。以PCM解碼最理想的Ladder DAC架構為例，就算使用了最精密的電阻建構R2R解碼陣列，也不可能保證每一個電阻的數值都剛好是前一個電阻的兩倍，總會有些微誤差，還會受到溫度變化的影響，這些變數都會造成非線性失真，對聽感造成嚴重的影響。 反觀DSD解碼，因為只有一個位元，等于永遠只經過一顆電阻，先天架構就不會產生非線性失真，這是DSD相較于PCM解碼的最大優勢。除此之外，即使是最基本的一倍DSD（取樣率為CD的64倍，也稱為2.8MHz DSD或DSD64），雖然高頻延伸只到20kHz（20kHz以上會因為Noise Shapping而產生噪訊），但20kHz之后依然可以聽到些微訊息，訊息量的滾降是和緩的，沒有一刀切斷的銳角，不會產生Pre Ringing，聲音更為自然，也更符合人耳的聆聽狀態。
為何廠製DAC晶片不採用較為和緩的濾波線路呢？ 現代許多DAC晶片藉由升頻大幅提高取樣頻率，的確可以搭配較為和緩的濾波線路，但是測試數據依然不夠理想，晶片廠擔心賣不出去，所以此類DAC晶片其實依然使用了Brickwall濾波線路，只不過將截斷點移到更高的頻率，Pre Ringing的時間差會縮短，對聽感有幫助，但是人耳仍可察覺，依然無法完全擺脫不自然的「數位聲」。 理論上96kHz的高解析PCM訊號，高頻延伸可達40kHz，在這種極高頻產生Pre Ringing，人耳也可以察覺嗎？

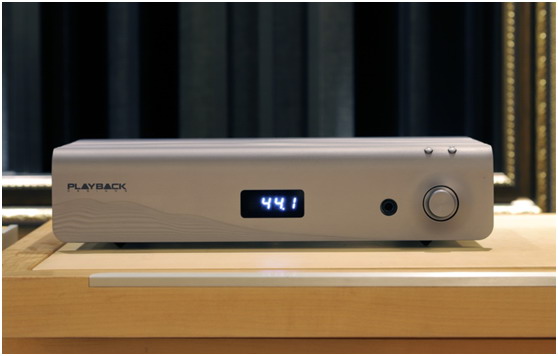

Merlot DAC的液晶螢幕看似復古，但是這種螢幕本身不需要時鐘振盪器控制，不會干擾DAC的時脈，有助于降低時基誤差。 所有進入Merlot DAC的PCM訊號，都會先轉換為DSD格式，再進行1 bit DSD解碼嗎？ 是的，PCM會先轉換為DSD格式再解碼。不過在轉換之前，必須經過我開發的可變?yōu)V波技術先行處理，這種濾波演算法會即時分析PCM訊號的暫態變化狀態，即時切換不同的濾波線路。例如重播和緩的小提琴演奏，或是瞬間鐃鈸敲擊兩種不同的樂段，就必須搭配不同的濾波線路，才能徹底消除PCM的Pre Ringing問題，再生更接近于類比的聲音特質。 值得一提的是，這套濾波系統必須用特殊的測試訊號進行測試，如果用一般測試訊號，會得到很怪異的數據。這就是為何MPS-5當年推出時，有些媒體發現測試數據很差，但是聲音表現非常好的原因。 所以用一般電腦軟體進行DSD與PCM的轉換，效果可能不盡理想？ 我不知道其他軟體的演算法是如何設計的，但是DSD與PCM的轉換并不只是轉換檔案格式而已，而是取樣率的轉換，本質上就不是無損的轉換，所以演算法影響重大。從DSD降轉為PCM問題不大，但是從PCM轉換為DSD，就必須注意PCM的暫態響應變化問題。 你曾經為文論述DSD256（四倍DSD取樣率，也稱為11.2MHz DSD或Quad DSD）的缺點，可否詳細說明原因？ SACD推出之時，一倍DSD的噪訊在20kHz出現，太接近人耳可聞頻段。兩倍DSD將噪訊推向40kHz，的確是一大進步。許多人以此類推，認為四倍取樣率的DSD256一定更好。但事實上，DSD256的高頻雖然進一步延伸到80kHz，但是對大多數錄音來說，40k到80kHz的極高頻訊息量微乎其微，對聽感幫助不大。但另一方面，取樣率越高，每一個取樣的訊息量越少，承受的恆定雜訊量卻并未減少，訊噪比因此大幅劣化。由此可證，DSD256的缺點已經大過優點，并非最理想的DAC解碼格式。我曾經做過實驗，用DSD256直接輸入1 bit DSD解碼線路，結果證明噪訊對聽感的確已經造成影響。 值得注意的是，DSD256雖然不適合DAC解碼，但是卻適用于錄音端的ADC轉換，因為類比轉換為數位的Delta-Sigma調變類似回授線路，回授時間必須越短越好。DSD256每一個取樣的時間是DSD128的一半，精確性因此比DSD128更高。此外DSD256更高的取樣率，對于轉換為PCM進行混音后製也有幫助。 既然如此，為何許多DAC依然支援四倍DSD？ 因為他們使用的廠製DAC晶片已經完全將噪訊濾除，所以就算是對應八倍DSD，也不會察覺任何問題。可惜的是，這些DAC也因此無法展現DSD的真正實力，因為這些晶片的處理核心實際上都是PCM架構。 但是Merlot DAC為何也支援DSD256，會先將其轉為兩倍DSD再解碼嗎？ DSD256在解碼時雖然有缺陷，但是將原本的高取樣率丟棄太可惜，所以我沒有將其降轉為DSD128，而是另外開發一套演算法，藉此提升訊噪比。 其實DSD256的問題非常類似數位相機的感光元件，數位相機不斷往高畫素發展，但是在相同尺寸的感光元件中，畫素越高，每一個畫素接收到的進光量越少，由元件產生的恆定噪訊相較之下越大，此時必須搭配速度更快的處理器，才能消除噪訊提升畫質。簡單的說，數位相機的畫素提升，其實是跟著速度更快的處理器一同發展的。用數位相機的例子，或許更容易理解DSD取樣率提升所遭遇到的問題。 你非常堅持所有數位線路都由單一主時鐘控制時脈，原因為何？ 許多DAC直接套用現成的晶片或數位線路模組，例如轉盤、數位處理，甚至螢幕控制線路都有各自的時鐘。這些時鐘會相互干擾，對聽感造成影響，所以我設計的數位訊源一向只用一個時鐘發送時脈訊號。對應PCM訊號時，雖然必須具備44.1kHz與48kHz兩種時脈頻率，但是其中一個運作時，另一個的電源就會切斷，彼此不會造成影響。
隸屬于全新Sonoma系列的Merlot DAC雖是入門等級，但是關鍵技術移植自Andreas當年替Sony開發的Sonoma工作站，實力甚至有機會超越前代旗艦MPS-5。 Merlot DAC這次採用的MEMS時鐘有何優點？ 這種MEMS（Microelectromechanical System Oscillator）微機電震盪器，是針對傳統石英震盪器的缺點而改良的產物。它的時脈更精準，穩定性更高，較不受機械振動、溫度變化的影響。缺點是價格比一般石英震盪器貴上好幾倍，而且消耗功率較大，3C電子產品的接受度不高，但是非常符合Hi End數位訊源的需要。在Sonoma系列的研發階段，我曾經做過許多試作機，配備各種不同的時鐘產生器進行盲眼測試，結果發現MEMS毫無疑問聲音最好。MPS-5只要更新韌體，一樣可以換裝MEMS時鐘提升表現。 外接更精密的原子鐘有幫助嗎？ 外接時鐘是因應錄音室環境而誕生的產物，錄音室必須整合錄音、混音、影像等等各種數位設備，所以必須靠外接時鐘統一控制時脈同步，家用數位訊源并沒有這種需要。最理想的時鐘必須盡量靠近DAC線路，兩者的距離一旦拉遠，就容易被雜訊干擾。外接時鐘透過導線連接，雜訊干擾的問題更為嚴重，時基誤差會大幅提升，對于重播并沒有幫助。 我還記得上回你曾經提到時基誤差有好、壞之分？ 時基誤差的確并非全部都該去除，早在MPS-5推出時，我就在時鐘線路中導入這種觀念。有一種壞Jitter（時基誤差）產生于錄音階段，夾雜在音樂訊號中，無法由DAC的數位處理移除，但是可以藉由DAC所產生的好Jitter遮蔽，降低壞Jitter的影響。這種好Jitter類似白色噪音，是恆定的，不會隨音樂訊號而變動，所以不會影響聽感。有些DAC宣稱配備時基誤差超低的原子時鐘，會將好Jitter也一併消除，反而凸顯了錄音中的壞Jitter，聲音不一定更好。 有些人認為你所提倡的DoP傳輸技術會減損聲音表現，這是真的嗎？ DoP是DSD Over PCM的縮寫，簡單的說，就是將DSD偽裝成PCM進行傳輸。當年我之所以研發這項技術，是為了解決S/PDIF介面無法傳輸DSD的問題，但那時名稱可能沒取好，讓許多人誤以為DoP是將DSD轉換為PCM再進行傳輸。事實上，DoP完全沒有進行任何轉換處理，傳送的依然是原始的DSD格式。這個過程就像是在黑巧克力外面包上了白巧克力的糖果紙，運送到目的地后，再把糖果紙打開，裡面的黑巧克力原封不動。DoP所做只是包上與拆開糖果紙的動作而已。 事實上，就算不透過DoP，用USB直接傳輸DSD訊號，一樣會經過類似的包裝與拆開動作，因為USB必須將DSD拆解為一個一個8 bit的封包，才能傳輸DSD訊號，這個手續跟DoP其實是一樣的，只是大家不知道USB在幕后會做這樣的工作而已。 最后請談談Merlot DAC類比輸出線路的特點？ Merlot DAC的類比線路使用了OP晶片，不過搭配了特殊線路。我知道音響迷偏好分砌式線路，當年MPS-5就採用了分砌式的類比線路，聲音表現的確很好。但是那時我就開始進行OP晶片的研究，發現OP晶片其實并不差，只不過每一種OP的特性不同，必須量身打造符合其特性的線路，才能完全發揮實力。

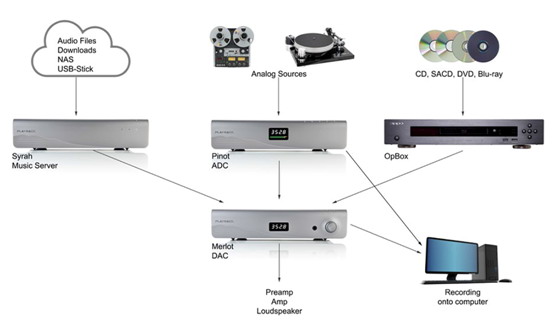

Sonoma系列應用拓撲圖（含數字和模擬兩大范疇） 在Merlot DAC的開發階段，我試作了200個用晶體搭建的分砌式放大線路，結果其中10%規格未達標準，其馀大多數必需要經過補償修正，可見分砌式線路的變數實在太多，包括溫度變化、焊錫、線路板、甚至晶體的接腳都會影響精密度與一致性，出錯的機率很高。反觀OP晶片，不論精密度與穩定性都超越分砌式線路。我曾經做過實驗，用分砌式架構搭出OP線路，與架構相同的OP晶片相較，聲音幾乎分不出差異，證明OP晶片的聲音并不會比較差。
