“我們盡全力為 VinUni 大學提供最具性價比的解決方案。在與校方管理部門及教職員工的通力合作下，我們利用 Extron 產品成功構建了這一極具功能性，且方便學校用戶操作的視音頻系統。"
--Nguyen Truong Giang, 副經理，集成商 HMIC
項目挑戰
VinUni 大學 (VinUniversity) 是位于越南河內嘉林地區的非盈利性私立大學。其辦學宗旨是教育和培養本國青年人才，為其在國內就業鋪路搭橋。學校主要建筑包括演講廳、普通教室、多功能教室、實驗室、醫療模擬中心和技能中心以及現代化圖書館。每幢建筑內亦設有不同規模的會議空間。
學校鼓勵使用全新的教學模式來幫助同學們積極掌握團隊合作等軟技能，以適應更廣闊的就業道路。為了踐行這一理念，高性能的視音頻信號切換，強大的音響系統，以及流傳輸和用戶友好的控制系統功能必不可少。為此，集成商 HMICO 配合學校團隊，采用 Extron 產品設計了一套完整的視音頻解決方案。
Extron 完整解決方案廣泛應用于校內多個建筑，但今天我們重點與您分享的是安裝在實驗樓內的視音頻系統。這里匯集的實驗室可支持多個學科的實驗研究。
解決方案
學校的 G 座實驗樓內設有多間現代化實驗室，并配備多個技術支持及會議空間。占據三層樓的實驗室可支持從工程學、機器人到醫學解剖和化學等學科的實驗。其中兩間最大的被稱為“超級實驗室”，每間均部署多臺顯示器，且配備獨立的 Extron 視音頻矩陣切換及分配系統。

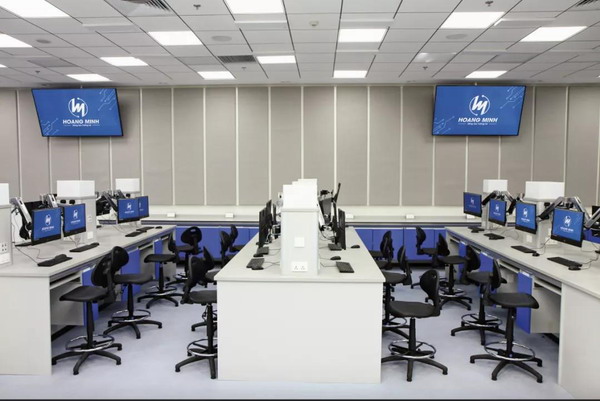

每間超級實驗室均部署有 Extron 強大的視音頻切換系統，有線和無線連接以及音響系統
矩陣切換及音響系統為醫學研究提供便利
Extron DXP HD 4K PLUS 16x8 HDMI 矩陣切換器作為醫學解剖實驗室系統的核心，可實現多路 4K/60 視頻信號在沿墻面安裝的多臺顯示器的顯示和切換。安裝在實驗室機柜及遠端的信號源設備(包括室內各顯示器)均通過 DTP® 發送器和接收器與矩陣切換器連接，實現所有信號在這一 240 平方米空間的路由。AV 設備的控制及音頻信號可使用同一雙絞線電纜架構來進行傳輸。機柜內的矩陣切換器亦可對音頻型號進行解嵌，以使其被集成至音頻系統。
Extron 發送器和接收器可保障信號在矩陣切換器及實驗室信號源和顯示器之間的最佳傳輸質量。DTP HDMI 4K發送器和 DTP 墻面板發送器可將 4K/60 HDMI源信號回傳至矩陣切換器。DTP 延長器可將室內 AV 控制及音頻簡單而便捷地整合在一起。DTP T DWP 4K 墻面板可提供雙路視頻輸入之間的自動切換，以支持 DisplayPort 信號，大大簡化了系統操作。

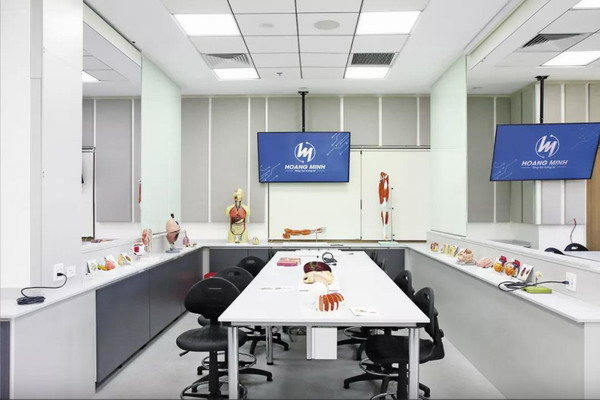

Extron DTP HDMI 4K 230 Rx 接收器小巧的機身使其便于安裝在干式解剖超級實驗室內 21 臺墻面顯示器的后方
DTP HDMI 4K 接收器緊湊的機身使其可被安裝在室內各平板顯示器的后方。4K/60 視頻、音頻及控制信號的延長可輕松通過 DTP 接收器和發送器(傳輸距離達 70 m) 實現。它們均支持 HDCP 2.3 加密內容的傳輸。
每臺顯示器均可演示通過 Extron DXP 168 HD 4K PLUS 矩陣切換器路由的，分辨率高達 4K/60 的不同信號內容
DTP HDMI 4K 接收器緊湊的機身使其可被安裝在室內各平板顯示器的后方。4K/60 視頻、音頻及控制信號的延長可輕松通過 DTP 接收器和發送器(傳輸距離達 70 m) 實現。它們均支持 HDCP 2.3 加密內容的傳輸。
Extron ShareLink Pro 500 協作式網關可方便教職員工在室內不同地點開啟無線連接， 將 Mac®/Windows® 筆記本電腦、Apple®/Android™ 平板電腦及智能手機接入系統。該網關具備的 Miracast™ 功能可在不額外安裝任何軟件的情況下，僅需 1 個 USB 適配器即可實現內容共享。此特性深得校方的偏愛。
強大的 ProDSP™ 處理確保清晰音質
HMICO 曾擔心實驗室高光的墻面會影響音響效果。Extron DMP 128 Plus ProDSP™ 處理器為其排除了這一疑慮。此款 12x8 音頻處理器用于將來自教師及工作站麥克風的實時音頻與節目音頻進行混音，以及保障課堂錄播及內容存檔的清晰音質。Extron XPA U 1002-100V 功率放大器與矩陣切換器一同安裝在機柜內，它將放大后的音頻信號分配傳輸至 16 只 CS 26T Plus 天花板揚聲器。之所以選用此款揚聲器， 是因其具有內置的發送器。與此同時，安裝在蜂窩狀高頻揚聲器橋中心的磁流體冷卻圓頂高音揚聲器單元可提供平滑的離軸響應及 112° 的錐形覆蓋。這使得集成商可根據不同實驗室的需求來靈活安排揚聲器的間距。
XTP 為工程學超級實驗室提供可靠技術支持
Extron XTP® 系統可通過屏蔽雙絞線電纜，為 400 平方米工程學超級實驗室內的 HDMI 信號提供高性能的矩陣切換及分配。
XTP II CrossPoint 1600 模塊化矩陣切換器配置 4K HDMI 及雙絞線 I/O 卡。XTP II CP 4i HD 4K PLUS 和 XTP CP 4i 4K 輸入卡可支持信號在機柜信號源和實驗室設備之間的傳輸。矩陣切換器集成的 XTP HDMI 及雙絞線輸出卡用于支持整個 400 平方米實驗室內 AV 及控制信號的分配。模塊化結構、可靠且經驗證的性能表現是集成商選用 XTP II CrossPoint® 的重要因素。隨著技術的不斷發展，分辨率規格的不斷升級，用戶可在保留矩陣切換器機箱的基礎上，僅需替換 XTP I/O 卡即可輕松實現系統升級。這對于 VinUni 大學而言，無疑是最具性價比的解決方案。

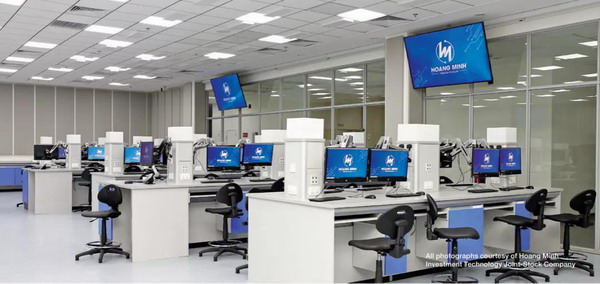

工程學超級實驗室使用集成了 XTP 雙絞線及 HDMI 輸入/輸出卡的 XTP II CrossPoint 系列矩陣切換器，以支持整個實驗室內的 4K HDMI 信號分配。切換器的機箱可隨著顯示技術的發展，升級板卡配置
Extron XTP T HD 4K HDMI 發送器可將講臺的信號源內容傳輸至矩陣切換器。XTP II 輸出卡分別與 12 臺 XTP R HD 4K 接收器對接，可為 100 m 外的各顯示器提供演示信號。實驗室的 AV 系統也可通過 6 臺 ShareLink® Pro 協作式網關實現與校內網絡的無線連接。
工程學超級實驗室采用 Dante® 音頻信號分配，在提供卓越音質的同時，可支持未來系統擴展。其集成 14 臺 AXI 02 AT 和 1 臺 AXI 22 AT Dante 音頻接口，充分利用 AES67 標準及校內高速網絡的優勢來創建這一可支持線路音頻分配的音響系統。Extron XPA 2002‑100V 音頻放大器為 12 只 CS 26T Plus 天花板揚聲器提供音頻放大，確保實驗室的每個角落均可獲得清晰的音質。
為方便實驗課程的流媒體錄播，12 臺 SME 211 編碼器可對不同分辨率及比特率的內容進行實時流傳輸。該編碼器支持單獨的流傳輸控制，可有效提升系統的靈活性。嵌入至學生電腦的運行軟件中的 VLC 媒體播放器可解碼來自 SME 211 的媒體流。Extron SMP 351 H.264 流媒體處理器可同時記錄、流傳輸并存儲視頻內容，以供后續點播回放。
成果反饋
VinUni 大學為越南當地青年提供一所可享受高等教育的學府。完善的視音頻系統不僅有助于學校促進學生獲得各項技能， 而且也助力該校成功申請 Quacquarelli Symonds QS 五星標準認證。學校在教學設施、學術發展及包容性三個方面均已獲得了 QS 五星標準。
Extron DTP、XTP 及音頻系統在為校方提供其所需的一切系統功能及特性的同時，也成功為其控制了成本。初始安裝及定期維護費用均在整幢實驗樓的預算范圍之內。

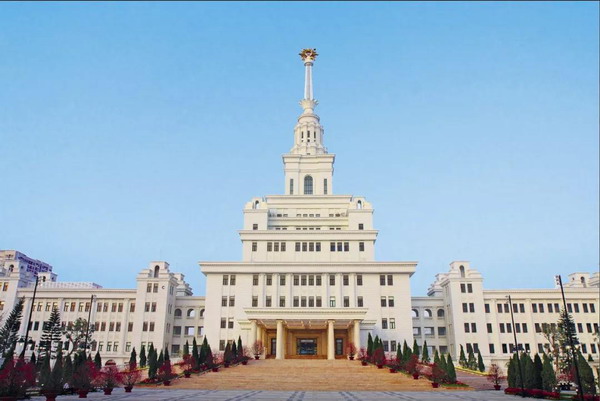

超級實驗室所在的實驗樓僅是 VinUni 大學集成了用 Extron 產品及解決方案構建的 AV 系統的七幢教學樓之一
