鹿寨田徑運動場核心擴聲技術
——基于Dante網絡架構現場音頻系統

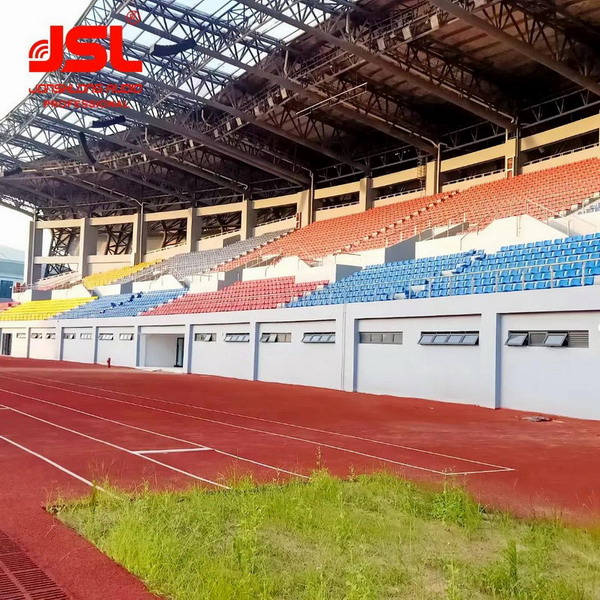

鹿寨田徑運動場共18070平方米，擁有標準的400米跑道和11人制足球場，東西看臺可同時容納10000名觀眾，未來將作為鹿寨大型運動會的主場。
為使整個體育場內觀眾席區域和比賽場地區域的聲場不均勻度、頻率傳輸響應度特性和語言清晰度這三個技術指標達到優秀水平，爵士龍制定的技術方案根據數學方程進行逐步演算推導，以確定設計數據符合現場使用要求，保證最終結果的真實性與可靠性。
一、揚聲器系統部分
鹿寨田徑運動場揚聲器系統的設計中，主要考慮實際使用的要求，擴聲系統采用場地和看臺分別控制，每組聲道均勻覆蓋一定區域。
為增強音質和語言清晰度，通過改變每個陣列模塊的指向性或“Q”值，可以將更多的聲能量源直接朝向聽眾。

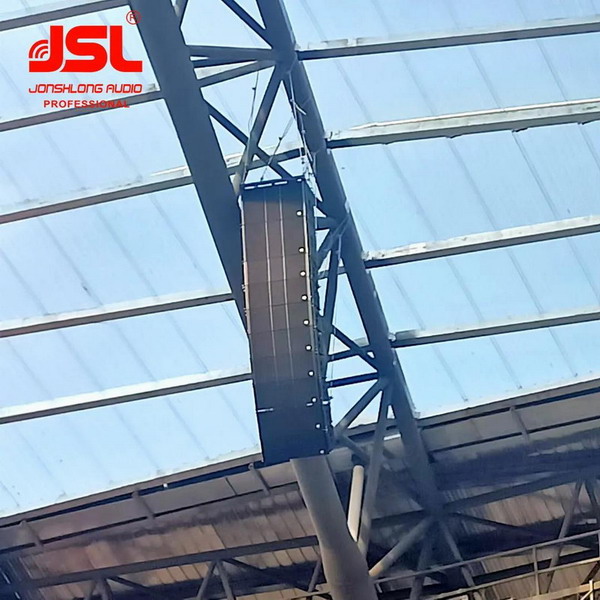

針對體育比賽的使用特征，主擴聲選用指向性因素高、對各種音質具有較強寬容性的揚聲器爵士龍LA系列。該款產品適合固定安裝及流動使用便攜式應用，能夠為整個聽眾區域帶來最佳的音質體驗。
二、信號處理部分
由于音頻系統需要更遠的傳輸距離和更多的通道數量和處理能力，因此爵士龍工程師構建了基于Dante網絡架構的現場音頻系統解決方案。
Dante是一種基于網絡IP的數字音頻傳輸協議，具有時鐘精度高、延遲小、信號路由靈活，系統搭建快速簡潔的特點。Dante協議可以在千兆或百兆以太網中運行，并可以形成復雜的音頻信號路由。在千兆以太網中，每個單一鏈接可以雙向傳輸各512路24 bit量化精度、48 kHz采樣率的音頻信號，或是各256路24 bit量化精度、96 kHz采樣率的音頻信號。在百兆以太網中，每個單一鏈接可以雙向傳輸各48路24 bit量化精度、48 kHz采樣率的音頻信號，或是各24路24 bit量化精度、96 kHz采樣率的音頻傳輸信號。
該田徑運動場音頻系統架構是以交換機為信號調度核心的Dante網絡架構，是系統穩定運行的重要一環，支持Dante協議的音頻處理設備是必不可少的。
對于交換機的選型，為了滿足系統內處理多路通道輸入音頻信號和多路通道輸出音頻信號的需求，選擇千兆可配置型交換機以保障充裕的帶寬。在音頻系統中，Dante交換機僅處理Dante網絡音頻信號，不與外網相連，為音頻傳輸預留足夠的網絡帶寬，以保障系統的穩定性。考慮到遠程傳輸的需求，需要為系統內核心交換機配置單模光模塊和單模光纖，以備Dante網絡音頻信號的遠距離傳輸。
三、Dante音頻系統的現場架設與調試
前期充分的準備工作和對設備的充分了解，使整個系統設計方案的實施可以準確、高效地進行。按照原有的規劃在設備拆封后，將設備分門別類裝箱，對于不需要頻繁拆裝的設備，將線材和電源使用扎帶進行固定安裝并做標記，做到用途明了，簡潔美觀。
按照設計方案，具備Dante功能的設備都處于正常工作下運行。在所有設備通電后，檢查系統的Dante端口配置是否處于正常工作模式， IP地址是否為自動分配狀態。在交換機配置正常的情況下，Dante網絡中的設備即可互相發現并配置。對于音頻系統的Dante網絡而言，基于IEEE 1588 PTP時鐘協議，時鐘精度非常高。然而，一旦時鐘失鎖，音頻信號就會啞音，甚至無法發現設備，所以，對Dante網絡中音頻設備的時鐘狀態監測就變得尤為重要。
在本音頻系統中，指定調音臺作為系統的主時鐘，在設備正常連接后，在Dante Controller的CLOCK STATUS中監測時鐘狀態，確保系統中只有調音臺一個主時鐘，其余設備都為SLAVE模式，同時檢查每一個設備的延時情況，確保每個設備的延時都在1 ms以內。
歷時兩個月，鹿寨田徑運動場擴聲系統搭建完畢并成功驗收，最終得到了使用方的高度認可。用專業和品質為客戶提供高質量體驗，爵士龍將在創新道路上不斷前行。
