如果將喇叭拆解之后，會看到有單體、音箱、分音器、端子等幾個重要組成。揚聲器、喇叭、單體這三個名詞是進入音響世界時需要先弄清楚的。一般人多半能了解什么是音響喇叭（當然不是樂器喇叭），至于揚聲器與單體到底是什么，則可能一知半解。
通常揚聲器就是指音響喇叭，由單體和箱體、防塵罩、分頻器等配件組成一個音響喇叭；單體則是揚聲器、喇叭中的一個重要零件，英文是 driver。有時候我們會使用“喇叭單體”這個名詞，來特別單指某一種音頻單體所制造的喇叭，例如重低音單體，而其實也可稱為重低音揚聲器或重低音喇叭，這也導致實務上用語有時候會將揚聲器和單體混用，不過一般來說，揚聲器就是指喇叭。
喇叭揚聲器與單體
揚聲器一詞譯自英文（Loudspeaker），中文俗稱為音響喇叭（Speaker），這是因為早期揚聲器外型與吹奏用喇叭之號角相似而來。揚聲器是一種將電子訊號轉換成聲音的電子元件，可以由一個或多個組成音響組。例如我們常見的家用喇叭，常會見到由數種單體：中音單體（Mid-range driver，形狀中等）、高音單體 （Tweeter，形狀相對最小）、低音單體（Woofers，形狀尺寸相對最大）等組合而成。
單體的運作原理
一個單體主要是由電磁鐵（Magnitic）、線圈（Voice Coil）、振膜（Diaphragm，通常是紙盆）所組成。當電流（從放大器出來的音頻訊號）通過線圈產生電磁場，磁場的方向為右手法則。假設播放C調，其頻率為256Hz，即每秒振動256次，則輸出256Hz的交流電，每秒256次電流改變，發出C調頻率。當電流通過線圈，線圈即隨著電流的頻率振動，而和線圈相連的振膜當然也就跟著振動。推動周圍的空氣振動，由此產生聲音。磁鐵和音圈常被稱為驅動器（Driver，與單體同名但其實不同）。它是以永久磁鐵產生強而有力的磁場，它圍繞著音圈，而音圈又和振模的頸部連接。當電流通過音圈，音圈隨電流頻率移動，和音圈相連的振模也跟著移動。當喇叭在發音時，除振模在前后運動外，音圈也是在前后運動，兩者完全同步。
單體的組成結構
人耳可以聽到的聲波的頻率一般在20Hz~ 20KHz之間，所以一般的揚聲器都會把設定在這個范圍內。因此揚聲器的能量轉換過程基本上是由電能轉換為磁能，再由磁能轉換為機械能，再從機械能轉換為聲音。為了要重播20Hz~20KHz之音頻，喇叭的振膜最好能夠前后移動10到20公分；因為頻率是20KHz時，若振動幅度是1.2公分，而重播20Hz時就要振動12公尺才行！這在實際上是不可能的，只要是振膜前后振動擺幅超過2.5公分，在設計上就非常困難，振膜尺寸可能大到100吋！因此喇叭在制造時就依重播時的需要將之區分為高音、中音及低音單體，也就是用來播放高音或是中音或重低音的單體喇叭。

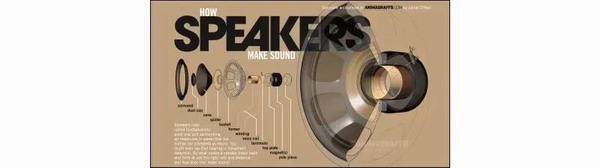

單體的結構大概可以分成驅動Driver、振膜Dinghragm、懸掛系統Suspension、支撐Support四大部分，這四個部份分別由不同零件組成，在此簡單說明：
驅動部分Driver
主要由中心磁極與外部磁極與音圈組成，外部磁極即是軛鐵。按照磁鐵安裝方式不同分為：
外磁式：讓音圈包著磁鐵，所以音圈尺寸要大于磁鐵。外音圈尺寸提升，與振膜接觸面積也更大，動態也就更好。加大尺寸的音圈，還具備更高的散熱效率。
內磁式：音圈做在磁鐵內部，所以音圈尺寸較小得多。
中心磁極
中心磁極（Center Pole）是永久磁鐵，主要是用來導磁和固定磁鐵。

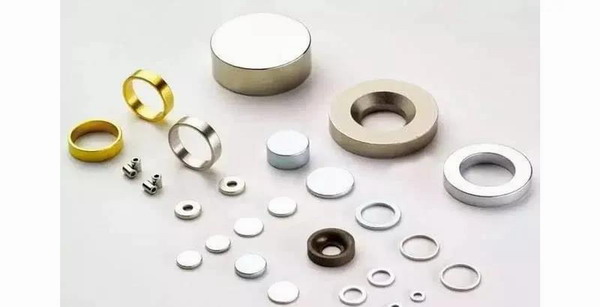

材料有鐵、鈷、鎳、釤、鋁…等。早期的喇叭都是使用ALNICO磁鐵（阿尼可），是由鋁、鎳和鈷組合而成，缺點是功率較小，頻率范圍也較窄，堅硬而且很脆，加工不方便。此外由于鎳和鈷的產量不大，而且又多用于其他方面，故價格愈來愈高，使得喇叭制造廠紛紛改用Ferrite鐵淦氧磁鐵。鐵氧體磁性能相對較低，需要有一定的體積才能滿足喇叭的驅動力，所以一般用在體積較大的音響喇叭上。鐵氧體的優點在于價格便宜，性價比高；缺點是體積較大，功率較小，頻率范圍較窄。釹鐵硼的磁性能要遠遠優于鋁鎳鈷和鐵氧體，是目前喇叭上使用最多的磁體，尤其是高端喇叭。其優點是同等磁通量下其體積小，功率大，頻率范圍寬，目前HiFi耳機基本上用此類磁體。其缺點是因為含有稀土元素，所以材料價格較高。
外部磁極
外部磁極則包含導磁柱、前后導磁板。導磁柱與后導磁板兩者看起來像是英文T，因此又俗稱T鐵（T-Yoke），也叫軛鐵（Yoke），有些形狀像U，則稱為U-Yoke。前導磁板（Top Plate, Front Plate）又稱華司，其作用是導磁、連接磁鐵與盆架。
外部磁極、軛鐵
音圈Voice Coil
驅動部份的另一個最重要的部件就是音圈（Voice Coil），包含音圈（即線圈）與線軸（即纏繞線圈的圓筒Bobbin）。音圈在喇叭發音時也是跟著前后移動，故線圈要非常的輕；但若要承受較大功率則又要多繞幾圈，因此在材質與繞法上出現了多種樣式。

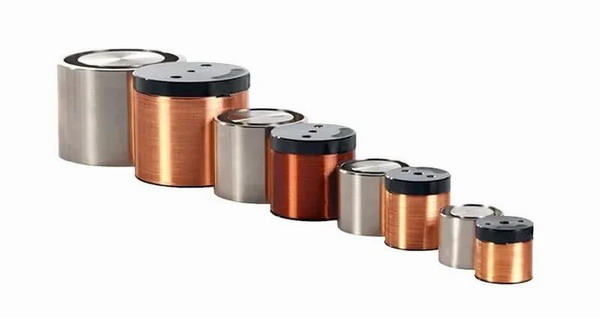

不同尺寸的音圈
振膜Dinghragm
振膜包含錐盆（音盆）與防塵蓋組成。
錐盆 Cone
錐盆的作用主要是推動空氣（發聲）。盆體材質有：複合紙盆、PP盆、金屬盆、蠶絲亞麻、樹脂或其他纖維等等。低音單體百分之八十都是以紙盆做振膜，我們亦習稱為Paper Cone。當喇叭發音時，紙盆會前后的運動（振動），其振動幅度和速度與電流的頻率有關。如果是低頻，振動幅度就大而速度慢；如果是高頻，振膜就要急速的前后擺動，但幅度比較小。一般情況下，中高音單體在發音時，人眼是無法分辨振膜是否在振動，但由手觸摸就可感覺出來。振膜并非是光滑的，通常摸起來是皺皺的，或涂有會沾手的膠，有的單體還有一圈圈的紋路。通常用來防止振膜在振動時造成扭曲，也可以增加振膜的力量。
單體依照盆體材質不同，有以下特點：
紙盆：紙盆的成本較低，而且還可以和其它纖維混合起來制作成混合型振膜，它是應用最多的振膜材料。
陶瓷：重低音效果較好
羊毛：在紙漿中混合進羊毛制作而成，低音效果不佳。
聚丙烯：成本較高。
金屬：多用于高音球頂喇叭。
木質：聲音溫暖，較適合聽人聲或古典。
防塵蓋 / 防塵罩Dust Cap
防塵蓋，又稱中心蓋 （ Center Cap ） ，其作用是防止灰塵、雜物進入磁隙之中，但是在大口徑的低音喇叭裡，它還有削弱高頻響應的功用。材質有紙、布、鋁、塑料或碳纖維織物等，常見形狀為半球狀。
懸掛系統 Suspension
包括定心支片（俗稱彈波，Damper）和懸邊（又稱為折環，Edge）
懸邊 Edge
振膜的圓邊與框架不是直接接觸的，而是經由懸邊與框架相連。懸邊的式樣和質料有很多種，對頻率響應也有不同的影響，它必須像是阻尼特性很好的彈簧。懸邊主要用于支撐錐盆的振動系統，并提供順性恢復力和阻尼作用。期材質有紙質、塑料泡沫、布質、橡膠等等。
塑膠懸邊
彈波 Damper，又稱阻尼器
彈波主要是避免音圈在移近磁隙時和外極磁片及軛鐵發生接觸，同時當音圈靜止時使它回復到原來位置，為振動系統的平衡提供支撐作用和控制振動系統的順性（柔順性）。彈波的材質則棉布、化纖、蠶絲、CONEX、聚脂類等。
彈波 提供支撐作用和控制振動系統的順性
支撐系統：盆架 Frame
盆架是用來支撐整個磁極系統和振動部份，它的要求是質地堅硬并且不能產生諧振，其材料常以鋁合金或不銹鋼壓鑄而成。盆架的材質有鋼鐵、鋁、鋅、塑膠等材質。
單體的種類
每一個揚聲器（喇叭）中必有內含單體，單體是揚聲器作動的最重要元件，而根據單體“發聲方式”的不同，有動圈式、電感式、靜電式、平面式、絲帶式、號角式等等，若依照處理的音頻，則有低音、超低音、中音、高音、超高音、同軸、全音域，還有被動輻射器的設計。單體的種類很多，最簡單的一種設計就是一個單體負責所有音頻范圍，也就是“全音域”的設計，多見于超小型喇叭、藍牙喇叭。
另外一種是“同軸式 Coaxial Driver”單體，使用兩顆以上的單體分工負責全頻段的聲音，且兩顆單體的開口都在同一直線上，通常是低音單體的軸心上再加上中音、高音單體，這種設計有分音器，其實是一種二音路喇叭。

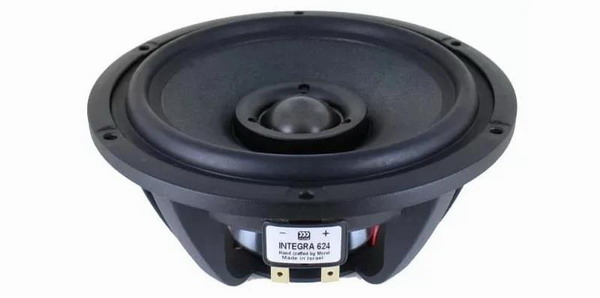

同軸式單體，低音單體中間加上了高音單體，常見于汽車音響
說到二音路（2-way），這是喇叭的一種設計，通常等級、要求比較高的的喇叭普遍至少是“二音路”分音的設計。這種設計的喇叭前面有兩組單體，分別是“高音單體”及“中低音單體”。常見多數書架式喇叭都是採用這種設計，部分落地型喇叭雖然都是二路分音，不過就會配備兩組或以上的中低音單體。而“三音路”分音、配備高、中、低音單體的設計在落地式喇叭上也很常見。
多音路設計運作過程，由擴大機驅動的電流訊號，會先經過分音器，將高、中、低頻音訊分配到對應的高、中、低音單體上發聲，然后“混合成”成我們聽到的聲音。
由于單體是組成喇叭最重要的核心，因此單體的類別也通常被用來作為喇叭、揚聲器的類別，例如用高音單體設計制造的高音喇叭、高音揚聲器。以下的介紹則以揚聲器來稱呼各種類別的喇叭。
依照處理的音頻分類
Tweeter 高音單體
高音單體（有些稱高音單元，這是翻譯的不同），英文是Tweeter，該名稱源于某些鳥類發出的高音（鳴叫聲），高音單體制造的揚聲器是高音揚聲器，英文也是 Tweeter ，因此本文通稱為高音揚聲器。高音單體通常是位于喇叭最上方位置，這樣的擺位主要是因為高頻音波的擴散性較低，稍為偏離單體指向的方位就會衰減得厲害，所以通常都會設計水平接近于耳朵的位置。
高音單體通常負責重現 2,000Hz 至 5,000Hz 以上，直到 20kHz 的高頻音效。最好是平面，幅射角度最大。常見的是凸盆設計，幅射角度最大，少部分是凹盆，幅射角度小，但音色較純，承受功率較大。研究顯示，雖然人耳的聽力范圍是 20Hz 至 20kHz，不過 20kHz以上的超高頻普通人其實仍可感受得到，可以擴大聆聽者對于音樂音場跟氣氛感覺，所以有部分高階喇叭的高音單體可以重現 30kHz 甚至更高頻率的音樂。
例如新音樂格式SACD（Super Audio CD），取樣頻率高達2822.4kHz，是一般CD 44.1KHz取樣的64倍，且SACD頻率范圍更是高達100KHz以上；因此被認為改善了原來音樂CD音質給人冷硬的刻板印象，以更細膩、更多細節、更柔軟的聲音呈現，在聆賞時除了特殊的輸出設備，搭配特別的高階高音單體更能將音樂的細膩處呈現。高音單體多數採用球頂形（Dome）設計，因為高音單體要求是振動速度快，而振幅較低，振膜差異也很大。高音單體通常口徑較小，振動膜較韌。
和低、中音相比，高音揚聲器的性能要求除和中音單體相同外，還要求其重放頻段上限要高、輸入容量要大。常用的高音揚聲器有紙盆形、平板形、球頂形、帶狀電容形等多種形式。
中音單體 Mid range
中音單體常落在200Hz ~ 4,000Hz頻段，這個范圍正好是人耳日常聽到最多的頻響范圍，人聲還原逼真、音色乾淨有力、節奏性強。包括大部分的樂器，例如鋼琴、吉他等，此外，一般講話人聲也多半落在這個頻段。相對地這個頻段一旦出現一點點的失真，就很容易被察覺到。作為中音揚聲器，主要性能要求是聲壓頻率特性曲線平坦、失真小、指向性好等。
低音單體 Woofer
低頻對于看電影跟游戲時，顯得更為重要，由其是火車、爆炸等聲光特效，要感受到震撼，就是依靠重低音來呈現。高級的設計中，甚至?xí)毩⒁粋�超重低音來負責更低頻率的聲音部分，低音單體多數會負責 200Hz 至 80Hz 以下，直到 20Hz 甚至更低的頻段。低音單體喇叭通常尺寸較大，通常愈大尺寸的單體，就愈有能力展現更低頻的頻段，5 吋、6 吋都是常見的尺寸，甚至大到 10 吋以上都有。
低音單體還可能進一步分成超低音或重低音單體與中低音單體。超低音單體能處理15 Hz ~ 200Hz頻段，人耳不易聽到，但身體會感受到，例如電影院中播放地震、爆炸之類的真實場景，就會搭配使用這種喇叭，讓聆聽者感受到震撼、量感與衝擊力。而中低音單體能處理30 Hz ~ 3000Hz，大部分直徑在8吋以上，以12、15吋最為普及，可以在KTV、舞臺等寬闊場所。
而通常揚聲器會有低音反射孔，以增加低音單體的效率，低音反射孔比較常置于喇叭后方，不過也會有前置的設計，另外因低頻較無方向性的關係，超低音喇叭的擺位通常不太需要費心。一般情況下，低音揚聲器的口徑越大，重放時的低頻音質越好，所承受的輸入功率越大。
全頻帶揚聲器
全頻帶揚聲器是指能夠同時覆蓋低音、中音和高音各頻段的揚聲器，可以播放整個音訊范圍內的電訊號。其理論頻率范圍要求是從幾十Hz至20kHz，但在實際上由于採用一隻揚聲器是很困難的，因而大多數都做成雙紙盆揚聲器或同軸揚聲器。雙紙盆揚聲器是在揚聲器的大口徑中央加上一個小口徑的紙盆，用來重放高頻聲音訊號，從而有利于頻率特性回應上限值的提升。同軸式揚聲器是採用兩個不同口徑的低音揚聲器與高音揚聲器安裝在同一個中軸線上。
依照運作方式分類
按其工作原理來分可分為電動式（也稱動圈式 Dynamic）、電磁式（ Electromagnet ）、壓電式（piezoelectric）、電極式（Electrostatic，又稱靜電式、電容式）和電漿體（Plasma）。以目前常見的喇叭來看，百分之九十五都是採用動圈式（Moving Coil）單體，也稱為電磁式喇叭。動圈式喇叭最早是在1887年由Cathoreus和Reading（美國人）以及Ernest Verner（德國人）所發明，為錐形喇叭。
第一次世界大戰結束后，電影事業蓬勃發展推動揚聲器的需求量大增。當時以美國的電子公司為主力，目前在許多美國鄉間小戲院裡現在還看得到。以現在的眼光來看，這些歷史產品都只能列入PA系統（公共廣播），還未能進入Hi-Fi之林。
在音質上或許靜電式并不比動圈式差，但較難設計，而且它還存在有低頻不夠、火花放電、承受功率低等問題，故一直到現在都無法成為氣候。壓電式和絲帶式也無法對動圈式造成任何威脅，故在未來十?dāng)?shù)年內，動圈式喇叭還是喇叭中的主流。
電動式揚聲器 Dynamic
也稱為動圈式，它的工作原理是讓電流通過線圈產生磁場，利用電流與線圈產生出來的磁場和揚聲器原有的磁場作用產生振動，它是最常用的揚聲器。也是本文在一開始介紹單體時解說的單體形態。
電磁式揚聲器 Electromagnet
也叫舌簧式揚聲器，聲源訊號電流通過線圈后會把用軟鐵材料制成的舌簧磁化，磁化了的可振動舌簧與磁體相互吸引或排拆，產生驅動力，使振膜振動而發音。
壓電式揚聲器 Piezoelectric
以一種會依電壓變動而變形的物質，如陶磁（Ceremic）或晶體（Crystal）等，代換電動式揚聲器的喇叭線圈，以推動振動體產生聲音的揚聲器。
電極式揚聲器 Electrostatic
實際上就是電容式，在電容的兩極之間施加巨大的電壓從而利用靜電場產生電場力，驅動振膜運動。雖然早在20世紀30年代就發明出了電極式揚聲器，但電極式揚聲器成本極高。
電漿體揚聲器 Plasma
電弧擊穿空氣引起共振發聲，是現有的揚聲器中音質最好的。發聲元件、放電電極體積小。發聲部分是電極和電弧，放電電極是兩個尖端。電弧擊穿空氣時有臭氧產生。早在1900年就有人提出電漿體揚聲器的概念，此后又有人嘗試過商業化，但始終沒大規模流行，關鍵在于還存在不少問題：例如：對低頻回應很差、壽命短，功耗大、易受高壓、電磁干擾。
按振膜形狀
按振膜形狀不同，可以將單體分為錐形、平板、球頂、號角式等。
不同形狀的揚聲器
錐形振膜
是目前應用最廣泛的喇叭。還可分為圓形、橢圓形等。圓形揚聲的尺寸通過最大直徑表示，橢圓形的尺寸則用橢圓的長短軸表示。錐形振膜揚聲器中應用最廣的就是錐形紙盆揚聲器，它的振膜成圓錐狀，是電動式揚聲器中最普通、應用最廣的揚聲器，尤其是作為低音揚聲器應用得最多。
平板
錐形喇叭的圓錐形振膜必然會產生氣室，這個氣室會造成共振使得效能變壞。而平板揚聲器則可改善這種現象。平板揚聲器也是一種電動式揚聲器，它的振膜是平面的，以整體振動直接向外輻射聲波。它的平面振膜是一塊圓形峰巢板，板中間是用鋁箔制成的峰巢芯，兩面蒙上玻璃纖維。它的頻率特性較為平坦，頻頻寬而且失真小，但額定功率較小。
球頂形
球頂形揚聲器是電動式揚聲器的一種，其工作原理與紙盆揚聲器相同。球頂形揚聲器的顯著特點是瞬態回應好、失真小、指向性高，但效率低些，它的振膜通常由金屬構成，常作為揚聲器系統的中、高音單體使用。
號角
號角揚聲器主要原理同錐形揚聲器相同，振膜多是球頂形的，也可以是其它形狀。號角揚聲器的聲音是經由號筒輻射到空間的間接輻射。號筒揚聲器最大的優點是效率高、諧波失真較小，而且方向性強，但其頻帶較窄，低頻回應差。所以多作為揚聲器系統中的中、高音單體使用。
結論
在開始進入專業音響之前，簡單了解喇叭、揚聲器以及單體，就如同掌握一開始的綱領，接下來不論深入了解單一個喇叭乃至于單體的結構、功能；或是掌握不同喇叭的組合與聆賞都能提綱挈領。
|
