前兩期介紹了全新輪廓Contour i的低音和高音單元，《全新輪廓Contour i 詳解之低音 | 點滴細節凝聚低音力量》、《全新輪廓Contour i 詳解之高音 | Esotar 2i來襲，再掀風云》，今天的內容來到了與兩者息息相關，同時也會對音箱的聲音產生決定性影響的分頻器。
說起分頻器，可能對于一些普通用戶來說知之甚少。因?yàn)樗敛黄鹧郏[藏在箱體內部，深藏功與名。

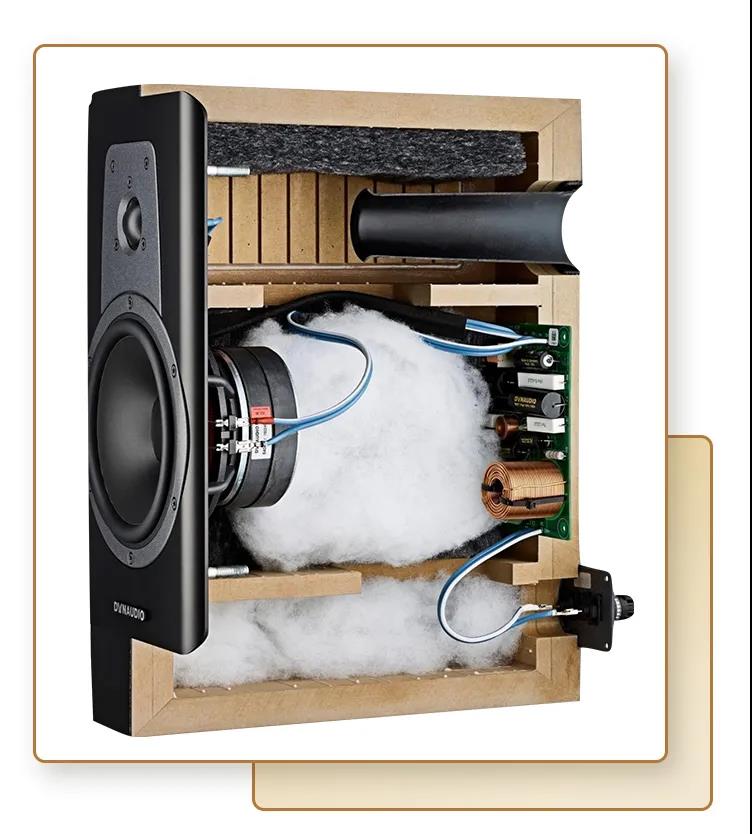

Contour 20i 的箱體內部 雖然一般看不到分頻器，但是它卻相當于音箱的大腦，是發聲的指揮和協調者。平時在外拋頭露面的高音、中音、低音單元都受分頻器的指揮。
因?yàn)榻^大部分單獨的揚聲器單元無法在人耳可聞的頻率范圍(20Hz~20kHz)內，將所有頻率成分以足夠的音壓、夠低的失真完整重現。
丹拿Evidence Platinum 因此多數的高品質揚聲器會使用若干不同的揚聲器單元，分別負責不同頻率范圍的重現。比如常見的2分頻揚聲器配有高音和中低音兩個單元。丹拿的Evidence Platinum甚至配有了8個單元來重現完整的音樂信號。
這么多的單元，沒有一個總指揮的話就沒法協同工作，聲音就會亂成一團。因此分頻器就應運而生了。
分頻器的功能便是將電子信號依據事先設定的頻率范圍分離，并輸入至相對應的單元，使它們能夠如預期般地工作。
分頻器的種類眾多，根據元件分類可以分為被動與主動兩大類。被動分頻器因?yàn)槭褂帽容^簡單，同時經過精良的設計能達到良好的效果，所以是最廣泛應用的類型，目前丹拿所有的無源揚聲器都使用被動分頻器。
Contour 60i的被動分頻器 如果根據濾波器的階數分類，分頻器又可以分為一到四階或者更高階數。一階以及二階分頻器由于其結構較簡單，對于聲音的影響最小，所以丹拿設計的大部分揚聲器都使用一階或者二階分頻器。

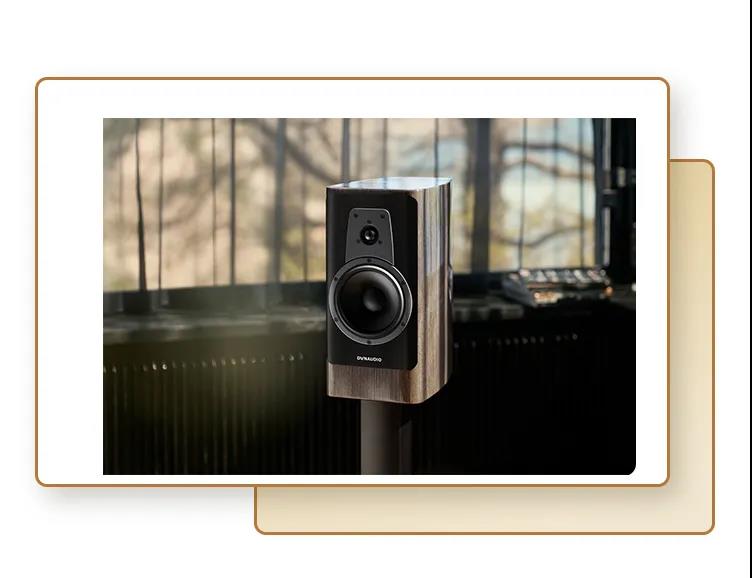

使用了一階分頻器的丹拿40周年紀念版 一階分頻器被許多音響發燒友視為理想的分音器，因?yàn)檫@類分音器在暫態響應良好， 導通帶的頻率響應與相位響應非常平坦。不過，也因?yàn)橐浑A分音器的分頻斜率低，信號分割不能做到干脆利落。如此一來，低音單元容易接收到在分頻點以上的高頻成分、產生較大的失真；高音單元容易接收到在分頻點以下的低頻成分，除失真外更可能因此損壞。所以一階分頻器對于揚聲器單元自身的素質要求非常高。

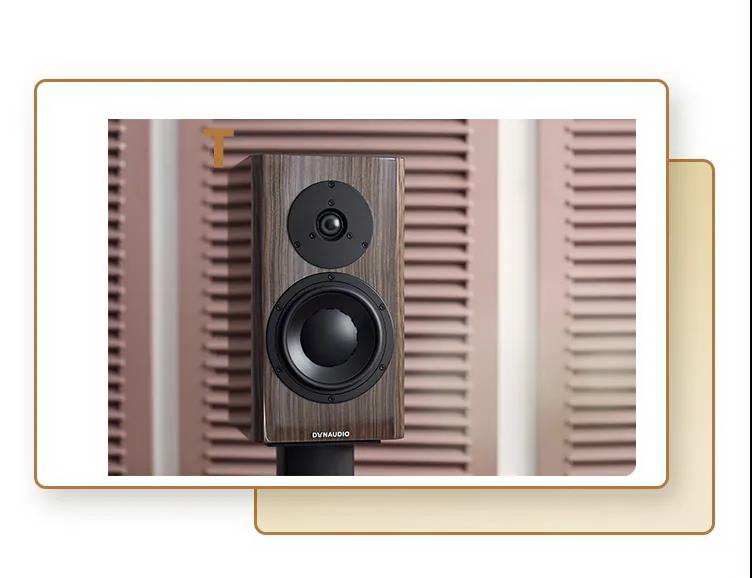

使用了二階分頻器的丹拿全新輪廓Contour 20i 二階分頻器在被動分頻器中最為常見，因?yàn)樗谠O(shè)計復雜度、頻率響應與高音單元保護性當中取得了合理的平衡。

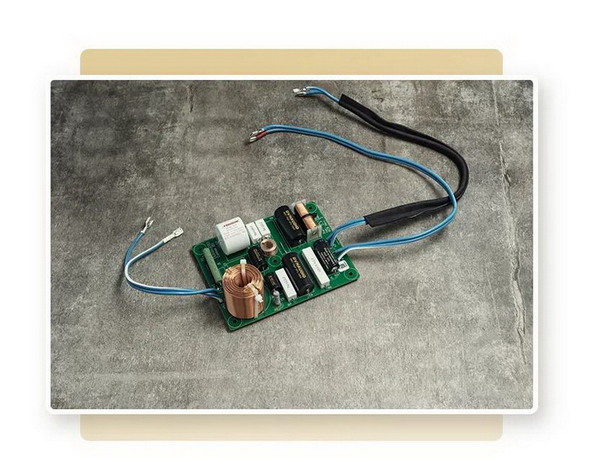

Contour 20i的二階分頻器
“最好的分頻器，就是"沒有"分頻器”，丹拿的調聲專家Alex Newman 如是說。如何理解這句略有深意的話呢？
現實中包含各種全頻率的聲音，這是人類最熟悉同時最認可的聲音。如果需要在高保真系統中還原這樣真實的聲音，就需要多個揚聲器單元負責不同的頻率來實現。
在這個過程中，需要分頻器將不同頻率的聲音發送到不同的單元中。如同上面介紹的分頻器特性導致的對于聲音的影響也會通過單元體現出來。所以人們平時聽到的揚聲器聲音其實就是分頻器的聲音。
所以，配合單元、箱體等因素，將分頻器的頻率曲線與特性進行調整優化，用戶最終得到的是一個平直的、相位準確的曲線，將分頻器完全隱形，是音箱設計的終極目標。

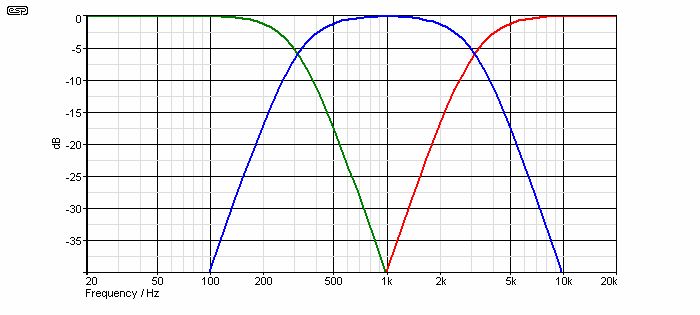

分頻器頻率曲線示意圖 （圖片來自網絡） 丹拿全新輪廓Contour i系列，因?yàn)閱卧阅艿奶嵘ㄔ斠?jiàn)前2期技術連載），能夠提供更平直的頻響曲線，因此丹拿可以將阻抗校正線路從分頻器中移除，進而優化精簡了分頻電路，將可能引起不必要失真的環節減到最少，在分頻器“隱身”方面更進一步。
“高質量的元件”，當Alex Newman在關于被動分頻器的訪談最后，被問及“在你的印象中，被動分頻器最重要的是什么？”的時候這樣回答。越高等級的元件，在分頻過程中對于聲音產生的影響也就越小，聲音越能保持原汁原味，得到真實還原。
口說無憑，讓我們來親眼見證一下丹拿揚聲器的高品質元件以及精良做工。

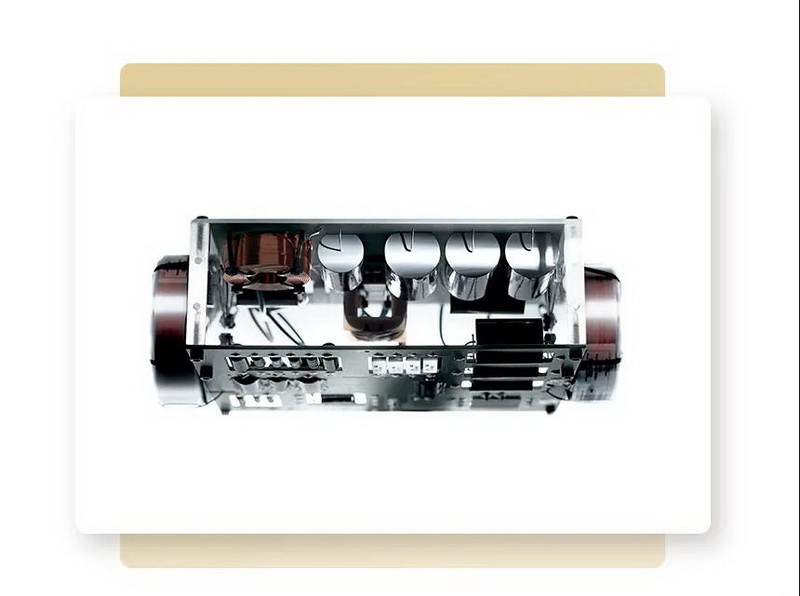

Evidence Platinum的超豪華分頻器

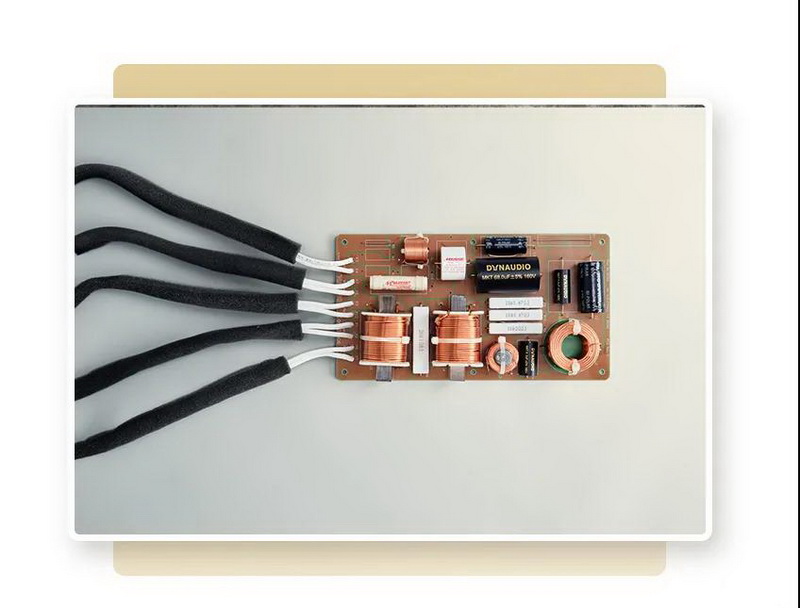

新信心Confidence 30的分頻器

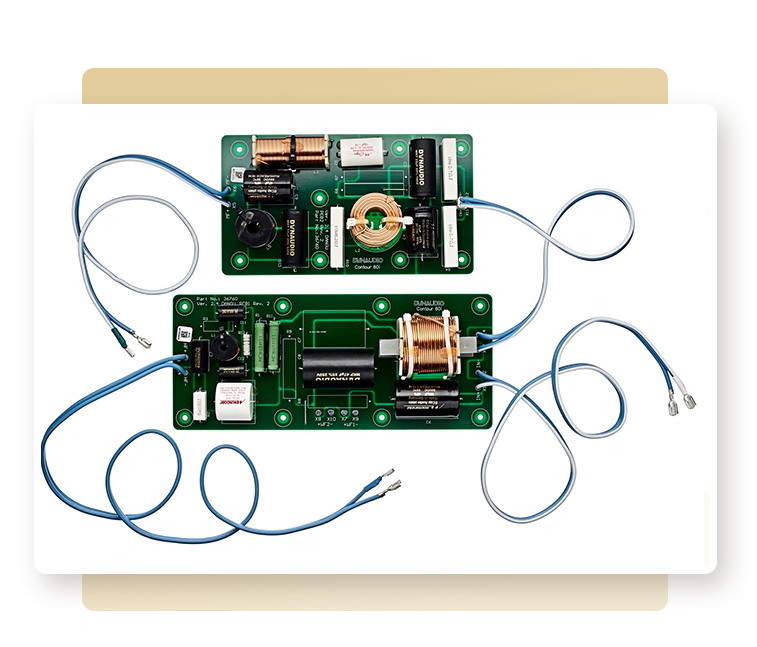

全新輪廓Contour 60i的分頻器

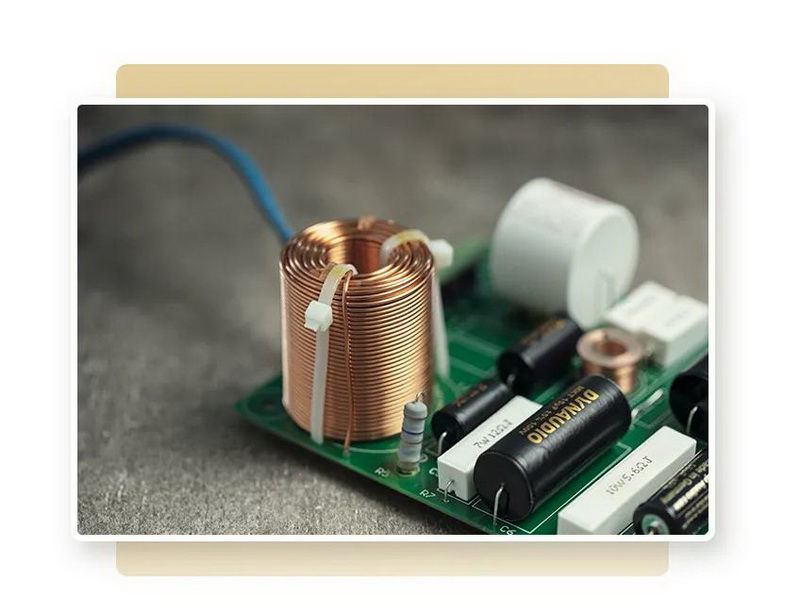

全新輪廓Contour 20i的分頻器特寫
雖然不如丹拿傳奇Evidence證據的奢華用料，也沒有旗艦信心系列的分頻器那么賞心悅目，但全新輪廓Contour i的分頻器依然使用了丹麥原產高品質元器件，傳承了丹拿分頻器的精良做工，從根本上保證了聲音的純凈，也貫徹了丹拿工程師對于“元件品質”的執念。
|
