一體化影音5.1系統
這里說的一體化影音5.1系統是指（影音AV解碼功放機+有源超低音箱+功能通道音箱）所構建成的5.1娛樂影院系統。系統中揚聲器的名稱及安裝位置與角度，大家可以參照下面5.1.2全景聲系統圖執行。
㈠音箱的安裝
▶安裝的角度是否符合THX標準要求？
前置左右音箱在22°~30°之間，側左右環繞音箱在90°~110°之間。
▶高度是否正確？
斜面擴聲音箱與直射擴聲音箱要求不同，請參閱公司為您定制的《影音室規劃設計圖》中所標注尺寸。
▶音箱線材的選擇？
要求純銅或紫銅，單支1.5平方(越細越好，如0.1絲銅線)。
▶音箱有沒有正確連接？
建議用電池的正負極測試一下，是哪個通道的音箱，是否正常發聲。
連接示意圖存放在解碼AV功放機的說明書袋子里
如果沒有請與技術部同事聯系
左下角有工作微信及電話號碼
㈡系統的連接
▶音響電源
需從入戶總閘單獨牽引到影音室，不能與空調、燈光、鎮流器等合用，零火地三線，4平方以上純銅電線。
▶電源時序器連接順序
一定要接地線，否則電源濾波功能不能發揮作用。
有源超低音箱的電源務必接在最后一路(第8路),影音AV解碼功放的電源接在第7路，其他依次連接。
▶投影機電源
電源插座一定要接地線，否則有可能通過HDMI線靜電回流損毀影音AV解碼功放的HDMI輸出口。
▶關于信號線
卡儂公或卡儂母與信號線的焊接：2接+線\3接-線\1接屏蔽線；
蓮花頭與信號線的焊接：+線接正\(-線與屏蔽線并)接地；
確認設備連接正確后，我們開始系統的調試
先認識熟悉一下影音AV功放的遙控器
切換功能時按鍵設置已固化如下，可自行更改
TV鍵：電視，對應HDMI1組輸入；
HD1/BD鍵：電影，對應HDMI2組輸入；
HD2/BOX鍵：卡拉OK，對應HDMI3組輸入；
CO1/DVD鍵：游戲或電腦，對應HDMI4組輸入；
揚聲器測試及電平校正
1、按遙控器菜單鍵(MENU)，屏幕出現以上畫面；

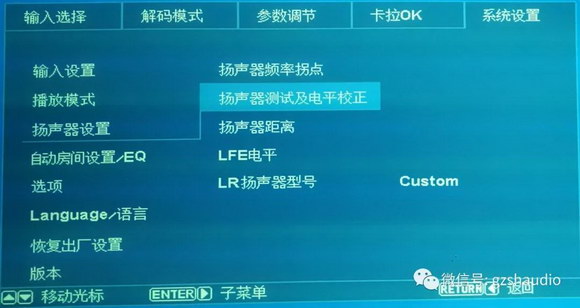

2、左右移動選擇系統設置，上下選擇揚聲器設置進入，上下選擇揚聲器測試及電平校正確認(ENTER)進入校正界面；
3、上下移動聆聽每個聲道對應的揚聲器是否正確連接，是否正常工作；
4、如果通道揚聲器沒有正確連接，必須更改為正確為止；
5、如果通道揚聲器不能正常工作，請及時更正；
6、所有通道正確正常后，方可進行下一步的調試。
菜單界面
2 音頻設定
1、按遙控器菜單鍵(MENU)，屏幕出現以上畫面；
2、左右移動選擇系統設置，上下選擇輸入設置進入，上下選擇HDMI音頻設定確認(ENTER)進入界面；
音頻設定界面
1、上下移動選擇HDMI音頻通道，左右移動選擇對頻的音頻模式；
2、本機出廠已固定設定HDMI通道輸入口，可自行更改；
3、HDMI輸入組設備名稱為：HDMI1通道為電視機頂盒，功能為電視；HDMI2通道為硬盤播放機，功能為電影；HDMI3通道為VOD點歌機，功能為KTV；HDMI4通道為體驗游戲或電腦，功能為游戲。
4、音頻選擇：電影、電視、電腦、游戲音頻可通過HDMI線音視頻同步傳輸，故音頻選擇對應的HMDI口；KTV功能音頻選擇為模擬7.1輸入(Analog EXT),這個音頻是由前級效果器5.1通道輸出或音箱處理器輸出控制的，影音解碼AV功放在此模式下為直通模式，相當于一臺后級功率放大器。
5、如果有藍牙、光纖、同軸等音頻輸入，可更改音頻到對應輸入組。
3播放模式
1、按遙控器菜單鍵(MENU)，屏幕出現以上畫面；
2、左右移動選擇系統設置，上下選擇播放模式進入選擇界面；
3、左邊上下逐個移動，確定進行右邊的選擇項，確定按(ENTER)鍵。
菜單界面

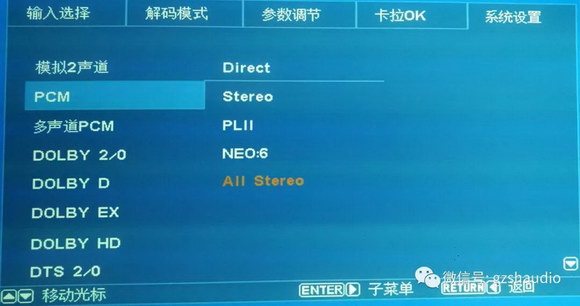

1、模擬2聲道：選擇 All Stereo項；
2、PCM：選擇 All Stereo項；
菜單界面

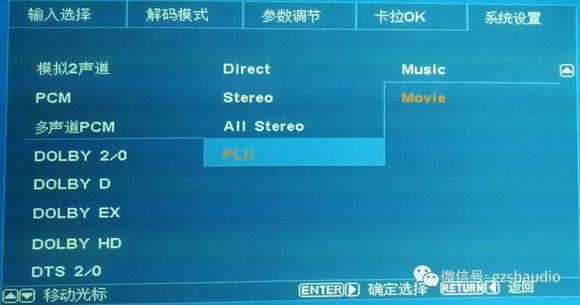

3、第3條多聲道PCM往下格式，選擇PLII項的Movie；
4、沒有PLII項的，不作選擇。
4自動房音設置

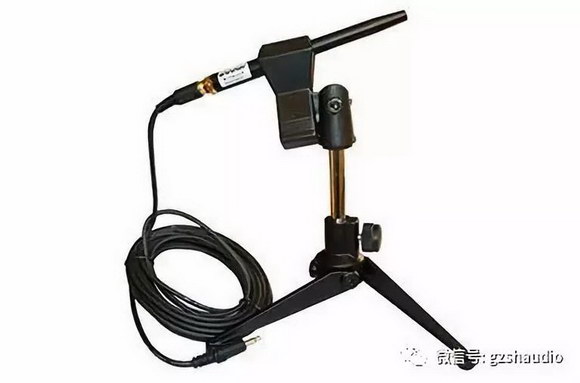

1、如上圖安裝連接好聲學測試話筒，放置在測試點位置，話筒拾音頭朝幕布，高度在120CM處。
2、確認影音室的環境處于交付標準，保持絕對安靜(關掉抽風機與空調、門)。
3、按遙控器菜單鍵(MENU)，屏幕出現以上畫面；

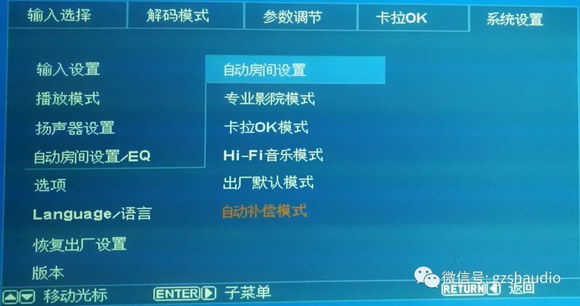

4、左右移動選擇系統設置，上下選擇自動房音設置/EQ進入，上下選擇自動房間設置確認(ENTER)進入調試界面；
5、全過程大約10分鐘，最后測試完一定記得按確定(ENTER)鍵保存退出。
5揚聲器頻率拐點
1、按遙控器菜單鍵(MENU)，屏幕出現以上畫面；
2、左右移動選擇系統設置，上下選擇揚聲器設置進入，上下選擇揚聲器頻率拐點確認(ENTER)進入界面；
菜單界面
1、把沒有使用的后置左右聲道 關閉(None)；
2、工作模式改為 低切(Small)；
3、全頻通道頻率選用THX推薦值(80hz)；
4、超低頻通道頻率選用THX推薦值(80hz)；
5、如果現場聲學測試話筒得出的結果與此不一樣，建議使用THX的推薦標準值，參照上圖設置。
6揚聲器距離
1、按遙控器菜單鍵(MENU)，屏幕出現以上畫面；
2、左右移動選擇系統設置，上下選擇揚聲器設置進入，上下選擇揚聲器距離確認(ENTER)進入界面；
菜單界面

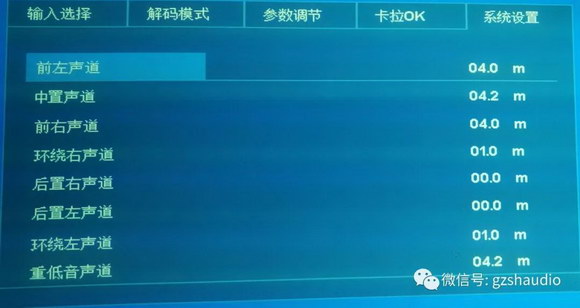

1、自動房間設置過程會自動生成揚聲器距離，如上圖所示；
2、也手動人工設置，人站在角度交叉點，以120cm高度為原點，到每個音箱高音點的距離；
3、如果沒有設置揚聲器距離，不能生成音箱延時，解碼效果將表現為混亂不清。
7電平校正
1、按遙控器菜單鍵(MENU)，屏幕出現以上畫面；
2、左右移動選擇系統設置，上下選擇揚聲器設置進入，上下選擇揚聲器測試及電平校正確認(ENTER)進入校正界面；

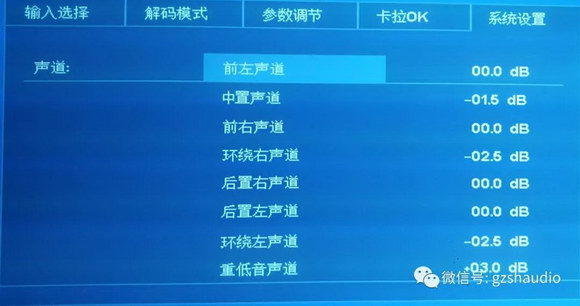

3、調試者站在測試點位置，聆聽每個聲道揚聲器發出來的電平，通過加減使全頻通道音量大小接近一致；
4、理論上前置左右聲道音箱距離是最遠的，建議設為0dB；其他聲道對應減小。
5、超低聲道設置在80hz的頻率，且是雙低音系統，電平設定建議在(+2.0dB~+4.0dB)之間。
第7步為調試完最后一步，完成聲像合一的關鍵！
菜單界面
關于AV功放各功能音量大小的建議：
1、電視：音量在“50~55”之間調節；
2、電影：音量在“50~55”之間調節；
3、卡拉OK：音量固定在“72”；
4、游戲或電腦：音量在"50~55"之間調節。
關于電視機頂盒、硬盤播放機、DVD等音視頻設置的建議：
1、音頻：選擇HDMI輸出；HDMI音頻輸出：選擇源碼或透傳；
2、視頻常規方案：1080P@60HZ；
3、視頻4K方案：支持4K分辯率選擇自動，音頻通過光纖輸入到解碼AV功放；
