如何通俗易懂地解釋無線通信中抽象難懂的技術？下面這篇文章值得一讀，絕妙的比喻讓天書般的無線技術瞬間變得淺顯易懂。
多徑效應
類比：大家小時候都玩過泥土，在一個小土堆的頂端倒水，水從四處流開，很多水都滲在土里或者流到不同方向損失掉了，有部分水流通過不同路徑、不同時間匯到一個低洼的地方。
無線電波的多徑效應是指信號從發射端到接收端常有許多時延不同、損耗各異的傳輸路徑，可以是直射、反射或是繞射，不同路徑的相同信號在接受端疊加就會增大或減小接收信號的能量的現象。

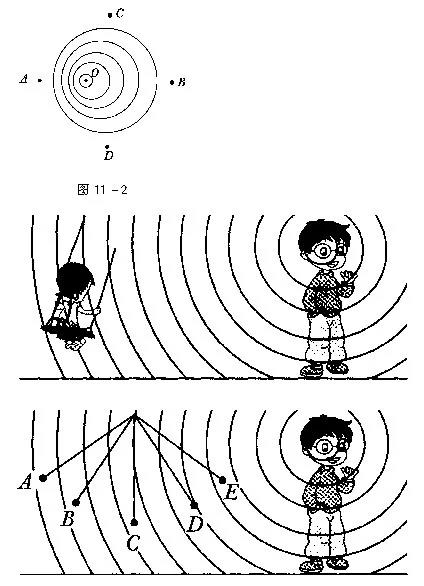

多普勒效應
類比：鐘端（終端的化名）剛參加工作的時候，非常害怕領導姬占（基站的化名）問及工作相關的問題。當鐘端以一定的速度走近姬占的時候，感覺到心跳頻率加快（頻偏為正）；當他離開姬占的時候，心跳就逐漸平緩下來了（沒有頻偏）。這個過程類似多普勒頻移效應。
多普勒效應是指無線電波在波源快速移向觀察者時接收頻率變高，類似于鐘端靠近時領導時他的心跳頻率的增加；而在波源遠離觀察者時接收頻率變低，好像鐘端遠離領導時，他的心跳頻率逐漸平緩一樣。
當警車的警報聲、賽車的發動機以一定的速度接近我們的時候,聲音會比平常更刺耳；離我們遠去的時候，聲音會緩和一些；同樣的道理，你可以在火車經過時聽出刺耳聲的變化，說明了多普勒效應的存在。

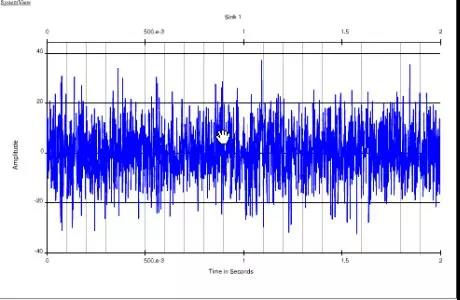

白噪聲
類比：當舊的用電設備如收音機打開后，可能聽到“嗡嗡”的聲音；白噪聲是指功率譜密度在整個頻域內均勻分布的噪聲。所有頻率具有相同能量的隨機噪聲稱為白噪聲。從我們耳朵的頻率響應聽起來它是非常明亮的“咝”聲。
白噪聲是一種功率頻譜密度為常數的隨機信號或隨機過程。此信號在各個頻段上的功率是一樣的，理想的白噪聲具有無限帶寬，因而其能量是無限大，這在現實世界是不可能存在的，但這讓我們?cè)跀?shù)學分析上更加方便。一 般，只要一個噪聲過程所具有的頻譜寬度遠遠大于它所作用系統的帶寬，并且在該帶寬中其頻譜密度基本上可以作為常數來考慮，就可以把它作為白噪聲來處理。熱 噪聲可以認為是白噪聲。
高斯白噪聲
類比：熱噪聲和散粒噪聲是高斯白噪聲。
高斯白噪聲：如果一個噪聲，它的幅度分布服從高斯分布，而它的功率譜密度又是均勻分布的，則稱它為高斯白噪聲。兩個正交高斯噪聲信號之和的包絡服從瑞利分 布。幅度服從高斯分布就是其幅度概率密度分布以均值為軸對稱，在均值處最大，在一個方差處為曲線拐點。高斯噪聲的線性組合仍是高斯噪聲。對獨立的噪聲源產生的噪聲求和時, 可按功率直接相加。
相位噪聲
類比：從北京飛往上海的航班排好后，每天按照固定的時刻起飛降落，周而復始。但是一天由于天氣原因，航班無法正常起飛和降落，很多航班相對正常時間都有所延誤。
相位噪聲就是指在系統內（如各種射頻器件）各種噪聲的作用下引起的系統輸出信號相位的隨機變化。描述無線電波的三要素是幅度、頻率、相位。頻率和相位相互 影響。理想情況下，固定頻率的無線信號波動周期是固定的，正如飛機的正常航班一樣起飛時間是固定的。在頻域內一個脈沖信號（頻譜寬度接近0）在時域內是一 定頻率的正弦波。
但實際情況是信號總有一定的頻譜寬度，而且由于噪聲的影響，偏離中心頻率的很遠處也有該信號的功率，正如有延誤1個小時以上的航班一樣。偏離中心頻率的很 遠處的信號叫做邊帶信號，邊帶信號可能擠到相鄰的頻率中去，正如延誤的航班可能擠到了其他航班的時間從而對其造成影響。所以這個邊帶信號就叫做相位噪聲。
相位噪聲如何描述其大小呢？在偏移中心頻率一定范圍內，單位帶寬內的功率與總信號功率的比，單位為dBc/Hz。正如要評估某一天天氣對航班的影響，可以 定義晚點1個小時以上的航班和航班總數的比例，這個比例越小越好。射頻器件系統內的熱噪聲可能導致相位噪聲的產生。相位噪聲大小可以衡量射頻器件的優劣。相位噪聲越小，射頻器件越好。
信噪比
類比：悟空問八戒：“你要找什么樣的女朋友？”八戒回答：“當然是越漂亮越好。”
悟空問道：“讓你追一輩子，你還要不要？”八戒囁嚅道：“不敢要了。”
悟空問沙僧：“你希望什么樣的上網的速度？”沙僧回答：“當然是越快越好。”
悟空問道：“一比特要你兩塊錢，你還上不上？” 沙僧囁嚅道：“不敢上了。”
悟空問唐僧：“你要什么樣的坐騎？”唐僧回答：“速度越快越好、越省油越好，越安全越好。”
悟空問道：“要你把北京的房子賣了買個有面子，有牌子的車，你還買不買？” 唐僧囁嚅道：“不敢買了。”
悟空總結道：“要得到好處的時候，你一定會付出代價。你要考慮的是，你得到好處和付出的代價相比是否合適，也就是性價比的問題。不是好處越多越好，而是性價比越高越好。”
信噪比簡單的說就是有用信號和干擾噪聲的比值。有用信號在傳輸?shù)倪^程中，必然會引入各種噪聲，最起碼有熱噪聲。一個射頻器件如放大器把有用信號功率放大的同時，必然會放大相應的噪聲。
信噪比（Signal/Noise），通常以SNR表示，同樣射頻條件下以功率表示的信噪比是以電壓表示的信噪比的平方，工程上一般指的是功率上的比值。如果用分貝（dB）表示，以功率表示的信噪比是以電壓表示的信噪比的2倍。信噪比越大越好。
應用：信噪比（電壓）低于80dB的音箱和MP3不建議購買。
噪聲系數
類比：話說八戒和高小姐結婚幾年后，悟空問八戒：“怎么樣，小日子不錯吧！”八戒一臉苦相，說：“別提了，高小姐性價比降低很多了。面色老了很多，脾氣壞了很多， 生活懶散了很多，還和我不斷地要更高的生活費。”高小姐婚前的性價比比婚后的性價比高出很多倍，這個倍數可以稱為婚姻魔盒系數，可以描述婚姻質量。
射頻器件本身就會加入噪聲，輸入端信噪比會比輸出端的信噪比高一些。輸入端信噪比和輸出端信噪比之比就是射頻器件的噪聲系數。
噪聲系數可以衡量接收機、放大器的射頻（RF）性能，表示經過射頻器件后，信號有用功率的損失和噪聲功率的放大。基站的噪聲系數大約為3~5dB，而用戶移動臺的噪聲系數大約為7~9dB。
加性噪聲
類比：萬里黃河是由高山雪水形成的涓涓細流逐漸匯聚而成的，比較重要的源頭有三個：一是扎曲，二是約古宗列渠，三是卡日曲。扎曲干涸的時候，卡日曲還有充足的水流。
加性噪聲是通過功率直接疊加的方式作用于有用信號,它的存在卻獨立于有用信號，不管有沒有有用信號，加性噪聲始終存在于射頻器件中，影響正常通信的質量。
一般通信中把隨機的加性噪聲看成是系統的背景噪聲；從來源來看，加性噪聲可分為無線電噪聲、工業電噪聲、自然噪聲、射頻器件的內部熱噪聲。無線電的干擾頻率是固定的，可以通過加強了無線電頻率的管理盡量規避。工業電噪聲來源于各種電氣設備，但干擾頻譜集中于較低的頻率范圍，選擇較高的工頻工作可防止干擾。
自然噪聲來源于閃電、太陽黑子及宇宙射線等。這類噪聲很難避免。內部熱噪聲由電子器件不規則的熱運動引起，在數學上可以用隨機過程來描述，又可稱為隨機噪聲。
香農定理
類比：城市道路上的汽車的車速和什么有關系？和道路的寬度有關系，和自己車的動力有關系，也其他干擾因素有關系（如：車量的多少和紅燈的數量）。
香農定理是所有通信制式最基本的原理：C=Blog2(1＋S/N)
其中，C是可得到的鏈路速度，B是鏈路的帶寬，S是平均信號功率，N是平均噪聲功率，S/N即信噪比。
香農定理給出了鏈路速度上限(比特每秒)和 鏈路信噪比及帶寬的關系。香農定理可以解釋3G各種制式由于帶寬不同，所支持的單載波最大吞吐量的不同。
趨膚效應
類比：下大雨后，農村的土路上中間積滿了水，大家只好沿著路邊排隊通過。路的有效通過面積由于積水而減少，影響了人們的出行效率。
由于導體內部的感抗對交流電的阻礙作用比表面更大，交流電通過導體時,各部分的電流密度不均勻,導體表面電流密度大（減少了截面積，增大了損耗）,這種現象稱為趨膚效應。交流電的頻率越高。趨膚效應越顯著。頻率高到一定程度。可以認為電流完全從導體表面流過。
實際應用：空心導線代替實心導線，節約材料；在高頻電路中使用多股相互絕緣細導線編織成束來削弱趨膚效應。
相干時間
類比：穿著相同、長相相似的雙胞胎兄弟同一時間并排出現，一般人難以區分。如果他們肩并肩同一動作照相，好像一個人照得有重影，看的人以為自己眼花了。
相干時間就是信道保持恒定的最大時間差范圍，發射端的同一信號在相干時間之內到達接收端，信號的衰落特性完全相似，接收端認為是一個信號。如果該信號的自 相關性不好，還可能引入干擾，類似照相照出重影讓人眼花繚亂。
從發射分集的角度來理解：時間分集要求兩次發射的時間要大于信道的相干時間，即如果發射時間 小于信道的相干時間，則兩次發射的信號會經歷相同的衰落，分集抗衰落的作用就不存在了。TD-SCDMA每個chip為時間長度為0.78us，也就是碼 片之間的相干時間是0.78us，同一信號通過不同路徑到達接收端的碼片超過這個時間，就有多徑分集的效果；否則，形成自干擾。
相干帶寬（1/相干時間）
類比：在城市繁忙的交通干線上，有一段路的一半正在整修。由于道路由寬變細，來往車輛的速度就需要慢下來，有的車被擠到了自行車道上，還有的車索性繞道。
相干帶寬是表征多徑信道特性的一個重要參數，它是指某一特定的頻率范圍，在該頻率范圍內的任意兩個頻率分量都具有很強的幅度相關性，即在相干帶寬范圍內， 多徑信道具有恒定的增益和線性相位。
在無線通信系統中，如果信號的帶寬小于信道的相干帶寬，則接收信號會經歷平坦衰落過程，此時發送信號的頻譜特性在接收 機內仍能保持不變。如果信號的帶寬大于信道的相干帶寬，則接收信號會經歷頻率選擇性衰落，此時接收信號的某些頻率比其他分量獲得了更大的增益，使接收信號 產生了失真，從而引起符號間干擾。
功率控制
類比：當想把走在你前面的朋友張華叫住，你喊一聲他的名字：“喂，張華！”發現他沒聽著，你還會再提高嗓門喊他的名字。如果張華已經聽到你的聲音，他告訴你：“你小聲點，把別人嚇著。”，你就會降低聲音和他說話。
功率控制能保證每個用戶所發射功率到達基站礎保持最小，既能符合最低的通信要求，同時又避免對其他用戶信號產生不必要的干擾，使系統容量最大化。當手機在 小區內移動時，它的發射功率需要進行變化；當它離基站較近時，需要降低發射功率，減少對其它用戶的干擾，當它離基站較遠時，就應該增加功率，克服增加了的 路徑衰耗。
繞射
類比：見“直射波”
當接收機和發射機之間的無線路徑被尖利的邊緣阻擋時，無線電波繞過障礙物而傳播的現象稱為繞射。繞射時，波的路徑發生了改變或彎曲。由阻擋表面產生的二次波散布于空間，甚至于阻擋體的背面。繞射損耗是各種障礙物對無線電波傳輸所引起的損耗 。
直射波
類比：在臺球這項運動中，很多規律很像電磁波的規律。假若直接撞擊球中心打出去的時候假使沒有任何阻擋，球?qū)⒀刂本�運行；如果打出的球碰到的臺邊，它就按 照反射角等入射角的規律運行；假若母球和另一個球相切，根據力度和方向，它可以繞過視距內球，很像繞射；假設在一個范圍內的很多球的彼此間距不超過一個 球，當母球打到這些球中間，會激起很多球向不同方向運動，很像散射。
感悟：大自然的很多事情最根本的規律是相通的。這就是道可道的原因。但我們道出來的規律又總感覺有些欠缺，又是“非常道”。最根本的道只能去悟。
由發射天線沿直線到達接收點的無線電波，被稱為直射波。自由空間電波傳播是電波在真空中的傳播，是一種理想傳播條件。電波在自由空間傳播時，可以認為是直射波傳播，其能量既不會被障礙物吸收，也不會產生反射或散射。
反射波
類比：見“直射波”
應用：在高速鐵路無線覆蓋選站的時候，要關注無線電波的入射角問題。備選站址不能太遠，否則入射角太大，進入車廂內的折射能力就減少。一般都選取離鐵路100米左右的站址（還需考慮其他因素）。
無線信號是通過地面或其他障礙物反射到達接收點的，稱為反射波。反射發生于地球表面、建筑物和墻壁表面。反射波是在兩種密度不同的傳播媒介的分界面中才會 發生，分界面媒質密度差越大，波的反射量越大，折射量越小。波的入射角越小，反射量越小，折射量越大。直射波和反射波合稱為空間波。
散射波
類比：不久前看到一起車禍，很多車輛在行駛，彼此間距不足以再穿過一個車。可是后面有個車沒有任何減速的從后面沖到眾多車輛中間，現況慘不忍睹。
當無線電波穿行的介質中存在小于波長的物體，且單位體積內阻擋體的個數非常巨大時，發生散射；散射波產生于粗糙表面，小物體或其他不規則物體。在實際的通信系統中，樹葉、街道標志和燈柱等會引發散射。
菲涅爾區
類比：有時候，我感覺人的眼睛的最有效的視力范圍也是一個橢球體。橢球體之外的東西雖然也能看到，但是已經不是特別的清晰。一個訓練有素的射擊運動員，他的有效視力范圍一定集中在他和目標的半徑非常小的橢球體內。
應用：在無線站址勘測的時候，一定要注意覆蓋范圍 是否有大于菲涅爾半徑的阻擋物。尤其是大的廣告牌，高樓等障礙物。
菲涅爾區是一個橢球體，收發天線位于橢球的兩個焦點上。這個橢球體的半徑就是第一菲涅爾半徑。在自由空間，從發射點輻射到接收點的電磁能量主要是通過第一 菲涅爾區傳播的，只要第一菲涅爾區不被阻擋，就可以獲得近似自由空間的傳播條件。
為保證系統正常通信，收發天線架設的高度要滿足使它們之間的障礙物盡可能 不超過其菲涅爾區的20％，否則電磁波多徑傳播就會產生不良影響，導致通信質量下降，甚至中斷通信。
超高頻 UHF
超高頻：分米波段，指頻率為300~3000MHz的特高頻無線電波。
無線電波分布在3Hz到3000GHz之間，在這個頻譜內劃分為12個帶。在不同頻段內的頻率傳播特性不相同。頻率越小，傳播損耗越小，覆蓋距離越遠，繞 射能力越強。但低頻段頻率資源緊張，系統容量有限。高頻段頻率資源豐富，系統容量大；但頻率越高，傳播損耗越大，覆蓋距離越小，繞射能力越弱，實現的技術 難度越大，系統的成本也相應提高。
UHF頻段與其他頻段相比，在覆蓋效果和容量之間折衷的比較好，被廣泛應用于移動通信領域。
陰影效應
類比：和煦的陽光普照大地的時候，樹木、房屋就有影子，這個影子不是完全的黑暗，是一種強度減弱很多的光。
在傳播路徑上，無線電波遇到地形不平、高低不等的建筑物、高大的樹木等障礙物的阻擋時，在阻擋物的后面，會形成電波信號場強較弱的陰影區。這個現象就叫做陰影效應。
慢衰落
類比：在股市下降過程中，雖然其分時曲線波動劇烈，但是5周線變化比較緩慢。
無線電波傳播過程中，信號強度曲線的中值呈現慢速變化，叫做慢衰落。慢衰落反映的是瞬時值加權平均后的中值，反映了中等范圍內數百波長量級接收電平的均值變化，一般遵從對數正態分布。
慢衰落產生的原因：
1）慢衰落的主要原因是路徑損耗；
2）陰影效應導致的信號衰落：
快衰落
類比：在股市下降過程中，股價的分時瞬時值變化劇烈，很像快衰落。
快衰落就是接收信號場強值的瞬時快速起伏、快速變化的現象。快衰落是由于各種地形、地物、移動體引起的多徑傳播信號在接收點相疊加，由于接收的多徑信號的 相位不同、頻率、幅度也有所變化，導致疊加以后的信號幅度波動劇烈。在移動臺高速運行的時候，接收到的無線信號的載頻范圍隨時間不斷變化，也可引起疊加信 號幅度的劇烈變化。也就是說多徑效應和多普勒效應可以引起快衰落。
一般快衰落可以細分為：
1）多徑效應引起空間選擇性衰落，即不同的地點、不同的傳輸路徑衰落特性不一樣；
2）載波頻率的變化引起載波寬度范圍超出了相干帶寬的范圍，引起的信號失真，叫做頻率選擇性衰落；
3）多普勒效應或多徑效應可以引起不同信號到達接收點的時間差不一樣，超過相干時間，引起的信號失真叫時間選擇性衰落。
時間色散
類比：一個女生先有一個帥哥喜歡，過了不久，又有一個同樣帥的男孩喜歡她，她不知如何選擇。
在無線通信中，到達接收機的主信號和其他多徑信號在空間傳輸時間差異而帶來的同頻干擾問題。時間色散可以使來自遠離接收天線的物體反射的無線信號到達接收端比直射信號慢幾個符號的時間，這樣可能導致互相符號間干擾。如“1”影響“0”，使接收機解碼錯誤。
傳播損耗
類比：做蔬菜長途販運生意的人都知道，假若從農民手里購買的白菜為每斤1毛錢，加上中間環節的運輸費、攤位費、稅、包裝費等，到了最終消費者手中每斤至少得5毛錢。最終賣菜者賺得錢需要從總營業額中減去所有的利潤損耗。
給定頻率的無線制式，無線傳播損耗主要是隨距離變化的路徑損耗（Path Loss），影響該路徑損耗的三種最基本的傳播機制為反射、繞射和散射，即有反射損耗（Reflection Loss）、繞射損耗(Scattered Loss)、地物損耗（Clutter Loss）。如果電磁波穿過墻體、車體、樹木等等障礙物，還需考慮穿透損耗(Penetration Loss)。如果將手機貼近的人體使用，還需考慮人體損耗(Body Loss)等。
路徑損耗的環境因子系數n一般隨傳播環境不同而不同，一般密集城區取4~5，普通城區取3~4，郊區取2.5~3。在實際無線環境中，天線的高度可以影響路徑損耗。一般發射天線或接收天線的高度增加一倍，可以補償6dB的傳播損耗。
反射損耗隨反射表面不同而不同，水面的反射損耗在0~1dB，麥田的反射損耗在2~4dB，城市、山體的反射損耗可達14dB~20dB.
繞射波在繞射點四處擴散，擴散到除障礙物以外的所有方向，不同情況損耗差別較大。地物損耗主要由于地表散射造成，損耗大小視具體情況而定。
穿透損耗和建筑物的材質以及電磁波的入射角關系較大，一般情況下隔墻阻擋取5～20dB，樓層阻擋每層20dB，厚玻璃 6～10dB，火車車廂的穿透損耗為15～30dB，電梯的穿透損耗為30dB左右。人體損耗一般取3個dB，也就是無線電波經過人體，一半的能量被人體吸收。
SPM 模型
類比：在先秦時代，各諸侯國的文字是不統一的，不同國家的人交流起來十分不方便。最后秦始皇告訴天下人，他用的字就是標準字，大家統一用這種文字。
無線傳播模型有很多種形式，也有很多適用范圍，由于形式上的不統一，無線工程師使用起來很不方便，對同一無線環境很難有比較統一的認識。
SPM模型的推出解決了這個問題。SPM模型適用于從150MHz到2GHz比較寬的頻率范圍，也適用于從密集城區、普通城區、郊區、農村的各種無線環境。所以目前應用比較廣泛。
峰均比
類比：一個村子里面有比較富裕的人家，也有比較窮的人家，但大多數都是收入中等的普通人家，我們最有錢的人家的財富和村子戶平均財富的比或者最窮人家的財富和戶平均財富的比，可以衡量出村子貧富兩極分化的程度。
但從全國來看，用排在胡潤排行榜上第一名的財富來和中國家庭的平均收入來比就顯得不那么合適，不能全面衡量中國的貧富差距現象。如果用1%的中國富裕階層的平均財富和中國家庭的平均收入，就可以說明一些問題。假若中國家庭平均年收入是3萬元，而最有錢的富豪家庭的年收入為30億，30億和3億一比，就是10萬倍，如果用dB表示，就是50dB。
如果我們研究全國各自然村富翁的財富的分布情況，以說明不同省份經濟發展水平，也可以用峰均比的概念，即最有錢的村富翁的財富和所有村富翁財富的平均值相比。也就是說，峰均比一定要指出是什么樣的峰值和均值的比，單位是絕對的比值還是dB值。
解釋：無線信號從時域上觀測是幅度不斷變化的正弦波，幅度并不恒定，一個周期內的信號幅度峰值和其他周期內的幅度峰值是不一樣的，因此每個周期的平均功率和峰值功率是不一樣的。在一個較長的時間內，峰值功率是以某種概率出現的最大瞬態功率，通常概率取為0.01%。在這個概率下的峰值功率跟系統總的平均功率的比就是峰均比。在概率為0.01%處的PAR，一般稱為峰值因子（CF CREST Factor，CF）。
理解峰均比的概念是需要注意以下幾點：
1.由于功率的峰均比是電壓的峰均比的平方，PAR一般是指功率的峰均比，但也有書上把他當做電壓的峰均比來用。
2.如果功率幅值隨時間沒有變化，即“包絡的最大值”與“包絡的平均值”處處相等，即“恒包絡”信號的峰均比為1或者是0dB。
3.如果只考慮一個周期的無線信號純正弦波，功率峰均比就是2，即3dB；而其電壓的峰值因子CF就是功率峰均比的平方根1.414。但一般情況下，峰均比很少是指這種情況。
3.調制技術、多載波技術都可能帶來較大的峰均比，峰均比過大不是什么好事，會影響很多射頻器件的應用效率。
射頻 RF
類比：人若想在空中遨游，可以用飛機作為載體。飛機升空的條件是必須有一定的速度，通過一定長度的機場跑道才能把速度提上去。
信息在空中傳遞，必須有無線電波作為載體，但是無線電波的頻率低于100 KHz時，電波就會被地物吸收，而且接收裝置也非常復雜。只有達到一定頻率的電波才能在空中遠距離傳送，也容易把信息接收下來。射頻就是能夠發射出去的高頻交變電波，頻率范圍從300KHz～30GHz之間。
能夠傳送射頻信號的傳輸電纜就是射頻線，如工程上使用的饋線。經過調制后的高頻無線電波在射頻線中傳輸叫做射頻有線傳輸。射頻線和天線連接，射頻信號通過天線向空中發射出去或者接收下來。
失真
類比：大家比較熟悉皇帝新裝的故事，成年人 都夸皇帝的衣服好漂亮，而只有孩子說：其實他什么也沒穿。小孩剛會說話的時候，看到鄰居家的蘋果，自己想吃，哭著鬧著要吃蘋果，真實地表達自己的意圖。等 長到六七歲的時候，還是想吃鄰居家的蘋果，卻說：“你家的蘋果很好看。”等長大成人后，雖然想吃鄰家的蘋果，為了說明自己不缺蘋果，卻推托說：“我不吃， 真的不吃。” 孩子真實地說出自己看到情況或說出自己的真實想法，這叫童真；而成年人掩飾了自己的真實所見和真實想法，這叫失去童真（率真），或者失真。
所謂失真，就是失去真實，或者說真實的東西被歪曲的表現出來。信號經過射頻收發通道的時候，由于有加性噪聲和乘性噪聲引入，多少會有一定程度的對所傳信號的歪曲，這個就是無線信號的失真。無線信號的失真可分為線性失真和非線性失真。
|
