70周年國慶盛典是中央廣播電視總臺首次以4K+環繞聲模式直播的大型政治活動，也是第一次用5.1環繞聲直播的閱兵活動。這次電視直播設計了一個總系統和ABCDEF六大分系統來共同完成制作，對于電視或者影院里的觀眾來說，您所聽到的環繞聲，是動用了3個演播室、4套轉播系統、5輛錄音車，共計24張大中型調音臺，外加20套便攜式調音臺共同制作完成的。現場布置了近200支各類話筒，多軌錄制達到330通道，在廣場和沿線布設的各類音頻線纜長度接近30公里，規模之大，前所未有。
環繞聲場的構建
天安門廣場，南北長880米，東西寬500米，面積44萬平米
檢閱全程，長3000米，寬約80米，面積24萬平米
本次國慶盛典的環繞聲制作，為觀眾朋友還原了一個以天安門城樓和閱兵車為主視角，天安門廣場和長安街閱兵沿線為活動空間的聲音環境。聲場的構建是本次環繞聲制作的最大難點，因?yàn)檫@個空間實在太大了（上面兩張圖加起來的68萬平米只是地面，加上空中編隊的活動范圍那就更大了）。
各個分系統架設的效果話筒構成了電視歷史上最大的環繞聲聲場，為此次環繞聲直播提供了最基礎的保障。
廣場上架設效果話筒
國家博物館樓頂與北京飯店樓頂架設話筒
E系統高點上的女錄音師
標兵及分列式聲音設計：
在全場10萬人屏息凝神的時候，標兵踏出堅實的腳步
標兵就位環節代表著閱兵式的正式開始，也是最有儀式感的環節，分列式無疑則是閱兵表演的重頭戲，為了展現聲音效果我們共使用了將近30個通道的效果話筒，同時接入了擴聲保障組20多個效果話筒的編組信號進行制作。
徒步方陣通過檢閱區
裝備方陣通過檢閱區
閱兵沿線的聲音設計：
從儀仗隊第1方陣綿延到第22方陣，習主席檢閱的全程達到3公里，聲音元素核心是主席與方陣之間檢閱和受閱的應答。
主席檢閱

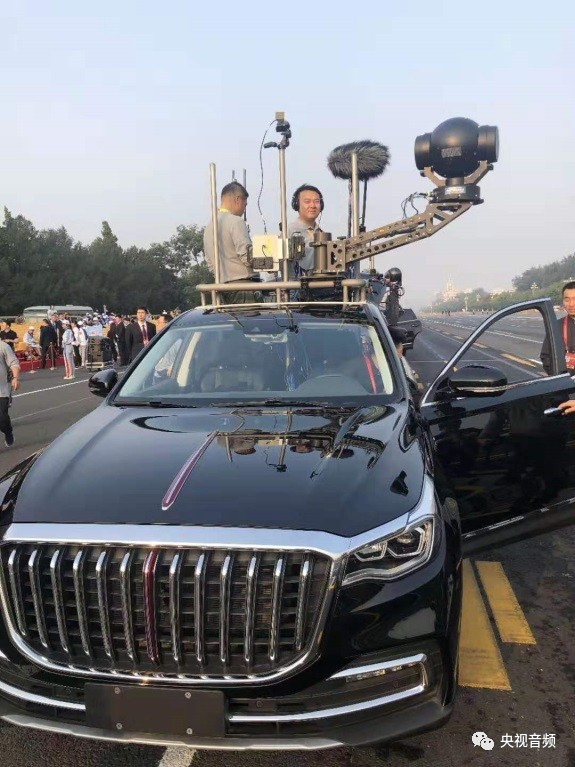

移動拍攝車拾取受閱方陣的應答
閱兵沿線的聲音構成來自于三方面，一是移動拍攝車上首次使用環繞聲話筒拾取的受閱方陣周?chē)沫h(huán)境氣氛，用來在閱兵沿線構建環繞聲場，使直播環繞聲氣氛達到完整一致。二是擴聲保障組送來的每個方陣的領隊和方陣應答的擴聲信號。三是機頭和挑桿話筒近距離拾取的應答聲效。如此三方面聲音元素組合起來，制作成為完整的，有點有面，有整體有細節的，激情澎湃的方陣應答聲音。
沿線錄音師
沿線每一個攝像機上都安裝了機頭話筒，并配備了錄音師舉桿拾音，將特寫鏡頭（拍槍、關車門、集結跑步等等）的聲音元素同步收取，把細節表現得淋漓盡致。
閱兵沿線的工作人員正在調試設備
國旗護衛隊護旗、升旗聲音設計：
我們?cè)诩o(jì)念碑的基座、紅毯沿線、國旗桿附近放置了大量的超指向話筒，并安排2組人員使用超指向話筒挑桿跟隨護衛隊一同行進，同步拾取他們極具震撼感的腳步聲以及護衛隊持槍、撴槍、抽刀、揮旗等細節的聲音元素。
由于地面上鋪設的紅毯比較柔軟，護衛隊的正步踏上去聲音聽感力度不夠，音響保障組在護衛隊?wèi)?zhàn)士靴子上加入了紐扣話筒來拾取更近的直達聲改善音質，我們也使用了這一信號，并用均衡、壓縮等處理手段，使腳步聲聽上去更加厚重有力！
國旗護衛隊向我們走來
國旗護衛隊行進中，工作人員緊緊跟隨
到達旗桿指定位置，準備拾取持槍音效
多透露一點的是制作儀仗隊音效的央視音頻B2錄音車，這是總臺第一輛三維聲、全I(xiàn)P架構的錄音車，9月份改造完畢后直接從工廠奔赴天安門廣場，此次承擔廣場上音頻信號制作及多軌收錄等重要任務，70周年國慶盛典是它的處女秀。
B2車的內部與外觀
禮炮陣地聲音設計：
56門禮炮的擺放位置位于廣場最南端，正陽門北側。我們知道裝修電鉆的聲音為100dB，飛機起飛的噪聲也不過120dB，而0距離測試一門禮炮的聲壓級在180dB左右，一側的28門禮炮齊響聲壓級超過了190dB，而話筒拾音的峰值電平一般為150dB左右，如此巨大的聲壓級下，要求話筒能收取禮炮彈殼落地的細節，炮聲還不能失真，那么話筒選型和擺放位置就必須合理、精準。
總臺聲音團隊先后5次抵達炮兵訓練基地，實地進行勘察、測試，與基地的技術人員進行深入溝通了解。對十余種型號的話筒逐個進行實地測試，同時將聲音錄制在多軌錄音機上，在錄音棚中進行聲音比對，最終根據話筒特點和廣場的現場環境確定了選型和擺放位置，從而達到滿意的效果。
錄音師在禮炮陣地布設話筒
特殊機位的聲音設計：
閱兵環節中特殊機位的使用是閱兵轉播中最出彩的部分之一，畫面與聲音給觀眾帶來的沖擊感是任何遠距離機位所不能實現的，在此次活動中特殊機位通過微波傳輸把畫面和聲音回傳。
由于工作需要，小編和全國的電視觀眾一樣，并沒能到天安門廣場現場工作。但我一點（shí）都不羨慕去廣場現場工作的同事們。因?yàn)椤?BR> 我坐在電視機前，就突然來到了。。。
戰車前
裝甲車下
雷達車中間
導彈下面
“未婚夫”身邊
這些角度都是現場觀眾根本看不到的。每當這種鏡頭出現的時候，我都聽到了這個裝備車輛特有的聲音細節——不同的發動機聲、履帶聲等等。
這要多多感謝我們這位帥氣的小伙子：他在每一個特殊鏡頭旁邊都布置了單獨的話筒，隨畫面一起無線傳回了轉播車。
裝甲車底作業中，他的帥氣我們從腿就看出來了。。。
話筒的位置
這些特殊的效果聲回傳到轉播車之后，我們使用了自動控制技術（AFV功能），精確完成僅僅幾秒鐘的特殊鏡頭和EVS瞬間插播的聲音配合畫面的快速切換。擺脫了錄音師和切換導演喊“1、2、3、走”的傳統口令同步方式帶來的反應遲滯，充分體現了畫面和聲音配合帶來的震撼感。
總系統工作人員精心制作：
總系統播出調音師根據節目進程結合切換畫面的內容，將各分系統的具體聲音細節（禮炮、三軍儀仗隊、標兵腳步聲、分列式腳步聲、裝備編隊效果聲、飛機空中編隊聲、群眾游行歡呼聲、軍樂團在整個儀式當中所處的聲音位置關系等等）融合到環繞聲聲場里，將觀禮臺的觀眾效果聲編入到左、右聲道或左、右環繞聲道，在不同的場景下對環繞聲聲場進行適當?shù)膶挾取⑸疃日{(diào)整，對各環節細節的聲音結合畫面做精準的聲像定位，突出聲音帶來的震撼感。
總錄音師李小沛老師坐鎮
還有一個黑科技：總系統首次運用AoIP技術，從現場信號中心傳輸?shù)娇偱_(tái)，通過光纖實現IP遠端傳輸，極大地拓寬了遠端回傳帶寬、最大限度縮短了聲音回傳延時并實現了聲音互傳。長達7公里的距離，傳輸音頻信號延時量?jī)H為0.1ms（我們經常用“一瞬間”形容時間很短，一瞬間其實也就是一眨眼的工夫。據測量統計，人類眨一次眼睛需要0.3-0.4秒，等于300-400毫秒，也就是說IP遠端傳輸延時是一眨眼的工夫的幾千分之一）。
多軌工作站的全面應用：
主系統進行多軌錄制，將交換機中的音頻流轉為MADI信號送至工作站，共收錄多達128通道各類聲音。除了多軌錄音工作之外，還使用了多軌工作站來監測ABCD各分系統鏈路間的相對延時，這一技術也在九三閱兵、朱日和沙場閱兵以及多次春晚分會場傳輸直播中使用。
現場各系統全面進行原始聲音素材的多軌記錄，共計超過三百路信號，為后期精品節目再制作和出品三維聲版本、配合8k節目制作奠定基礎。
工作人員正在計算系統間延時
無縫對接的安全方案：
播出安全是總臺技術工作的紅線，總系統和各個分系統制定了詳細的備份方案，針對聲源、線路、核心、輸出若干環節設計替代方案，ABCD各分系統設計了災備和互備機制，一旦出現系統級故障，主系統可由現場數據中心獲取信號繼續制作。AoIP架構可以實現數據包級別無縫自動切換，實現無感備份啟動。
總系統的備份位于演播大廳，兩名錄音師始終戴著耳機同步工作
此次活動覆蓋區域極大，由于各系統分區工作，系統間的線纜級聯需要鋪設大量纜線近30公里。其中使用8根700米長的光纜（普通光纜每根200米），與現場信號中心進行級聯。由于排練期間長安街相關區域并未封閉管理，每次排練都需要重新鋪設，加之工作時間和人員數量的限制，每天重新鋪放8條700米光纜的工作強度非常大，恨不得將其一刀兩斷（所有直播結束后，在系統拆除的時候錄音師們真的做到了）。有的系統地處核心位置，管控嚴密，進出不便，逢周末閱兵活動和聯歡晚會兩天演練，錄音師需提前上崗，演練期間不能撤離，結束撤下來時已經是36小時以后。國慶大典直播當天，為了趕在布放聯歡晚會設施的重型機械進場之前完成轉播設備撤場，需要在閱兵結束后40分鐘之內，收完總長幾十公里的線纜，這幾乎是不可能完成的任務，兩個轉播系統的所有人員在閱兵直播信號切走的一瞬間撲向廣場。
布設纜線熱火朝天，工作人員就地休息
上天入地，無所不能
各系統工作人員合影
從籌備、演練到正式活動，長達4個月的工作中，總臺音頻創作團隊一直以“世界一流歷史最好”為目標，多個系統聯合作戰，沒日沒夜，不辭辛勞，最終為全球電視觀眾奉獻了一道大氣磅礴、震撼人心的視聽盛宴，在電視端、新媒體端，以及全國十大電影院線同步推出，刷新了電視史上多項紀錄，一切都是值得的。
|
