一根普通的HDMI線，區區19個PIN針，卻見證著影音新時代的暴發！高清養眼，低音養耳。你不是在聽王韻壹的“你的眼神”，也許就在回味蔡琴的莞爾一笑。高清飛入百姓家，在短短五年時間，一條HDMI高清線輕松拋棄老式的紅白黃三色AV線！拋棄只有圖像卻無聲音的VGA線，拋棄非主流的DVI線！
電腦接電視，環繞音響，高清投影，3D等慢慢成為家庭影音的主題，就算暫不啟動高清影院，也需要做好提前規劃。而在投影行業，在KTV機房布線，酒店的高級培訓室，4K*2K的色彩要求，60赫磁，布線的要求也敬乎苛刻。
然而百度知道，百度問題，搜搜問答，維基問答，大家問得最多的卻是：HDMI如何布線？
淘寶上9元一條1米的HDMI線，全國包郵遍地可拾，短線銅包鋼或無屏蔽線芯，肉眼確實看不影質上的硬傷。但長線呢？一朝埋墻，則終身埋墻。其龐大的身驅會讓各工程人士頭疼不已！
不要擔心，鼎力小編，我們用最直白的問答方式，一一為您解答！
問題1：如何規劃布線？
答：布線要有前瞻性，提前規劃。并建議靈活運用以下設備。
A，HDMI分配器（一個信號，多個同步顯示，多用于工程；有1進2出，1進4出，1進8出等；如超市電視顯示，KTV多個屏幕，培訓室同屏）
B，HDMI切換器（多個信號，一個顯示，多用于家居；如3切1，5切1，4切2；如機頂盒，PS3，PC，高清播放器，共用一臺高清電視，輕松搖控）
C，HDMI延長線或延長器（多用于布線，可滿足20-100米的任意組合）
可參考以下案例
問題1：用什么規格的HDMI線？
答：3D，1080P，以太網,一個也不能少。最佳為HDMI1.4，HDMI1.3版本次之，1.1不要取。3D：3D取決于終端設備如電視，所以只要是標準HDMI線纜一般都支持。最新HDMI2.0版本發布，也主要規范設備終端，原有的HDMI線纜是兼容的。
1.4與1.3主要區別：以太網通道。如HDMI網絡延長器大部份為1.3版本，不支持網絡傳輸。
1080P分辨率：個別線纜，可以上1080i，卻上不了1080P，是因為速率與傳輸面積未達到，則需要更改為更合適的線纜。
問題2：如何走線？地下還是墻里？
答：吊頂走天花最佳，慎埋墻中。如果預埋，一是埋線前先測試（后文有鼎力測試常用建議），二是根據長度選擇合適的線芯，避免日后顯示閃屏/紅屏/雪花點/噪音等，砸墻而翻修，嚴重傷不起。投影機一般都要安裝在客廳的頂部，即使播放源放置在電視柜間，HDMI線纜從地板穿過后墻，一直穿到天花，再延伸到客廳的中央，連接高清投影機。
【鼎力HDMI布線方案】
A：15米內
布線：采用鼎力家居、工程系列高清HDMI1.4版；線芯：1.5-5米（30-28號線）；8-10米（28-26號線）；12-15（26-24號線）
B：20-50米內
布線：HDMI 信號放大線(也稱為HDMI信號增強線），內置信號放大中繼器，增強信號，無需多次轉接，簡單實用，提高工程效率。有20/25/30/35/40/45/50常規長度。
優勢：
一線布到底，簡易操作。無需通過網絡轉換器轉接，提高工程效率；
獨創外接USB電源加強供電，滿足大功率設備，亦可從HDMI端口取電工作；
金屬中繼器散熱佳，使用壽命長，方便預埋；
芯片具有信號緩沖，放大功能，完美支持1080P/3D；
標準1.4版，支持網絡以太網。
【注意】
1,HDMI延長增強線 使用有方向標識。IN為輸入，接信號輸出端，如投影，DVD，電腦。OUT為輸出，信號接收端，如高清電視。反之，剛黑屏無顯示。
C：30-60米
布線：HDMI線纜+雙網線延長器
HDMI線纜（1-5M內）+雙網線延長器發射端（HDMI轉網絡口）+網線*2+雙網線延長器接收端配電源（HDMI轉網絡口）+HDMI線纜（1-5M內）
網線采用雙絞線，網線要求帶屏蔽，五類六類皆可。
優勢：網線連接技術成熟，代替HDMI線，易彎曲。但布線相對復雜，要求網線同長度，尾部需要配備電源使用。
D：50-100米
布線：HDMI線纜+單網線延長器
HDMI線纜（1-5M內）+單網線延長器發射端（HDMI轉網絡口）+網線+單網線延長器接收端配電源（HDMI轉網絡口）+HDMI線纜（1-5M內）
優勢：單根網線布線更簡潔，網線代替HDMI線，易彎曲，經濟。但布線相對復雜，尾部需要配備電源使用。
E：30-100米 分配傳輸
布線：HDMI線纜+單網線延長分配器
HDMI線纜（1-5M內）+單網線延長器發射端（HDMI轉網絡口*四口）+4*網線+4套（延長器接收端+電源+HDMI線纜）
優勢：
分配器延長器合一體，先一分四分配，再延長。
單根網線布線更簡潔，網線代替HDMI線，易彎曲，經濟。
問題3：埋線有何注意？
答：HDMI布線時，應保護HDMI接頭，避免過度彎折，順應線身自然纏繞。超過90度以上，多次彎折強扭線身，會導致高頻特性損壞，降低分辨率
問題四：HDMI線是買的成品線還是現場焊接的？如果是成品線，那么大的頭怎么能放進線管里呢？

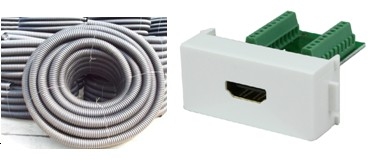

答：請盡量選擇成品線，HDMI頭子寬度一般為20*10MM，可選擇30-50MM以內的管子。而埋線時，可選擇國外開口的波紋管，或者把管子剖開再封死。鼎力的每一根HDMI線，不僅要過工程專用的電測機，而且要實測標準1080P以上的電視，采用60赫磁，測試3D實效，裸眼效果，確認無花屏/閃屏/噪聲等。好的線纜HDMI插頭，采用插拔力強的鍍金插頭，不易氧化，延長壽命。如果需要焊接，最好請專業人士，并聯系廠家提供相應圖紙，注意無虛焊，焊點不均PIN針過密相連易短路等現象。
問題五：HDMI接頭如何伸出墻面？
答：鼎力建議盡量采用空槽面板，如下圖一。也可以采用HDMI面板，原理是有面板內有加入一個HDMI轉接頭，如下圖二。液晶大屏多墻掛式，要求薄空間有限，可采用HDMI彎轉直線纜，或者彎轉直轉接頭一個，如下圖三。（鼎力長線有贈送！）
問題五：什么樣的HDMI線才是好線？
答：選擇合適的品牌，如鼎力，秋葉原等。長距離傳輸，在傳輸1080i或720P信號時，差別不大，但是傳輸1080P信號時，對線材的要求很苛刻，如果線的質量不過關，輕則出現屏幕跳躍，大片紅斑現象，重則沒有信號。
如何選擇性價比最好的HDMI線？鼎力做為資深的線材工廠，且給出幾點建議，深淺由觀者自定。
第一，問線芯
線材是拿來用的，別太注意外表。有些超粗卻很硬，可能僅僅是PVC加厚；加尼龍網作用本來用于防火，卻成了掩蓋非環保翻新料的做法，所謂金玉在外敗絮其中。鼎力的線纜家居系列，用透明古銅色，看得見的滿滿屏蔽，高檔而不失風范。
工程線因依長度而劃分如下：（28/26/24為國際規范的銅絲橫截面積對比，數字越小，銅絲越粗，效果越好，信號流路寬跑得快。）
1-5米，28號線，30號次之
8-10米，26號線，28號次之
15-20，24號線，26號次
20-100米，采用帶中繼器的HDMI延長線/1.4版或HDMI網絡延長器/1.3版（網線取代HDMI信號傳輸）
線芯材質：鍍銀銅最佳，鍍錫銅次之，銅包鋼棄之。鼎力的工程線均采用24號線，20米以上采用帶芯片中繼器的HDMI延長增強線。
第二，選結構
線不要看面子，要看里子。很多線看起來厚，只是PVC厚，肉身還是細弱的白骨精。有如下圖剖析。鼎力的HDMI線，采用標準的1.4版，五對四芯加地線（1.3版為4對5芯線）。地線的真實作用是：導流和抗干擾。五組內地線用于導流多余的內部信號，外圍地線線與編織，鋁箔，PVC等屏蔽層，有助于抗外部信號干擾。視覺上微妙之差，短線上確實肉眼難以所見，但長線則會產生白屏，花屏，噪音等現象。很多廠商，將地線缺失命名為非標正標。聽其名聞其意，簡易版也好，假正標也罷，雖然不像奶粉會變?yōu)榇箢^娃娃，但客戶的一聲嘆息可能會讓你變成大頭娃娃！
第三，看屏蔽
一看編織。編織所用材質很關鍵：鍍錫銅最佳，鋁美次之。若沒有，則線纜很容易被外界信號所干擾。我們鼎力的線纜，從USB到VGA到HDMI，短線皆采用透明編織層屏蔽，無非也是借個噱頭：賣一條透明的良心線。其含義為：看我們的屏蔽都這么好了，芯線還會用差的么？但工程線，也還是回歸低調的黑色，線身標準印字HDMI1.4 24awg。
二看磁環。現在的線，多半不帶磁環。是否磁環無效呢？否，因為工程線多半用于穿管埋墻，磁環抗干擾用僅為屏蔽作用的5%，如果干擾性太大，只需在接收端，加扣扣位式磁環即可。
第四，選做工
李嘉誠曾塑造了一代塑料花取代真花的傳奇，那你也應該相信：因為HDMI插頭的多次插拔性，設備的高溫連續使用環境，合適的PVC更能取代奢華卻容易開裂的金屬頭。你要注意的是：線身PVC的帕數和銅絲的厚薄決定著柔軟的手感，插頭的鍍金U度決定了鍍金頭的抗氧化性等使用壽命，線身印字是否表里如一，用中國人的老習慣，眼見為實，手到為真。
第五，測試
在裝修之前，必需先測試。供應商提供的質檢報告，固然可信。但更應該相信自己的眼睛。
最簡單快捷：將HDMI信號源選擇播放暗景畫面20分鐘，60赫磁，1080P，觀察有無白點，噪聲，閃屏，偏色，注意測試期間禁止遙控器的過度使用。
一．HDMI輸出兼容性測試：
1． 和HDMI接口電視的兼容性：同時傳輸音頻和視頻；2． 和DVI接口電視的兼容性：只傳輸視頻； 3． 和HDMI接口的功放的兼容性：只傳輸音頻；判斷標準：HDMI接口可以傳輸?shù)囊纛l支持“任何能通過S/PDIF輸出的壓縮數字音頻”和“2/6/8聲道，32-192KHZ采樣率的未壓縮的數字音頻”，可以輸出“I2S（一種數字傳輸界面，時差性能要優于S/PDIF，適合短距離通訊）和SPDIF的音頻”；它總能獲得CD的音頻質量；HDMI接口可以傳輸?shù)囊曨l支持“1080p” “高清1080I”，“高清720P”，“普通隔行”和“普通逐行”（目前后兩種我們沒有支持），同時支持NTSC和PAL電視制式；可以根據接受端可以接受的視頻狀態自動輸出“YUV”或“RGB”編碼的視頻格式；
二．HDMI端口插拔可靠性測試：
1．接口熱插拔可靠性：在碟機和接受端都工作的狀態下，插拔HDMI接口，兩端的設備是否工作正常，HDMI輸出的音視頻功能是否正常；
2．ESD 測試
3．接口插拔壽命測試：多次插拔HDMI接口，測試HDMI接口壽命；判斷標準：熱插拔時接受端能正常輸出HDMI的音視頻信號，源端系統需仍正常工作；
三．HDMI輸出的衰減性測試：
高低溫高低壓狀態下(對照播放器的播放狀態)，最長有效距離內，大容量DVD（多字幕，多通道）碟片播放播放1小時以上，檢測聲音圖像正常畫面的流暢性；
第六，選服務
不要糾結于是否支持3D。因為3D決定于設備終端，一條1.3版的非標線，也可以支持。
不要讓商家承諾，是某某品牌正品。而只要一句：如果埋墻了卻不能用，您如何辦？
不要看百度的知道，貼吧，那里是廣告的泛濫地。
你可以為音響發燒，但不要為線材發燒。如果可以，讓你的線材供應商給你一截線芯樣板。這不是商業機密，
做為消費應該知道的真相。

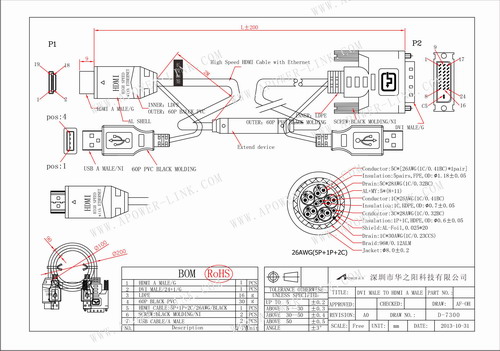

為方便大家了解，特附鼎力延長增強線纜圖紙：
D-9500C/50米HDMI AM/AM延長增強線
D-6300/30米 DVI-D 24+1M/24+1M 延長增強線
D-7300/30米 DVI-D 24+1M/HDMI AM 延長增強線
HDMI各類轉接頭，方便HDMI A型，C型，D型轉換，或者工程中的運用。
鼎力HDMI線材賞析:
