【音響網資訊】本文簡單介紹了寧波電臺在直播室改造過程中選用的Zirkon直播調音臺的一些配置，并對它的最大特點“可編程”以邏輯編程為例進行了闡述。
隨著數字音頻技術和計算機技術的發展，當前廣播技術已經步入了成熟化、標準化的數字技術時代。廣播技術正朝著智能化、網絡化、數字化的方向大踏步邁進。
為了順應當前廣播技術的進步，今年年初我們對使用近10年三個直播室的調音臺進行了更換。經過多方考察和比較，最終我們選擇了LAWO的Zirkon網絡數字直播調音臺。
Zirkon調音臺的配置
我們所選擇的Zirkon調音臺系統由一個系統單元箱（又叫DALLIS）和操作控制臺面組成，我們臺在操作控制臺面配置有4個通道模塊（16路推子）和一個中央模塊。各個模塊之間通過CAN-BUS（CAT5/RJ45）相連接，可以按照我們需求的次序放置。各個通道完全一樣，沒有話筒、線入、電話模塊之分，如圖1）。
Zirkon直播調音臺操作控制界面
其中，系統單元箱是基于DALLIS（Digital And Line Level Interface System）接口系統， 它是一個非常靈活的I/O系統，配置了冗余雙電源，以簡單插卡（可以熱插拔）的方式支持對不同I/O的選擇。系統單元箱由執行數字信號處理（DSP）功能的母板和一些模擬、數字輸入/輸出接口卡構成的，我們臺配置了4塊模擬輸入輸出卡（支持16路立體聲模擬信號輸入輸出）；3塊數字輸入輸出卡（支持12路數字信號輸入輸出）；1塊話筒輸入輸出卡（支持8路話筒輸入輸出）；1塊GPIO卡（支持8個通用輸入和8個通用輸出）。
DALLIS的核心是中央主卡，用于管理路由和控制接口，以及DSP功能。我們臺配置了兩塊主卡，做到了中央主卡的冗余熱備份配置，實現了“雙星冗余”。同時，利用主卡的MADI接口與總控矩陣相連，用以擴展路由和定時定點改變信號源，大大方便了轉播信號的切換和使用（如圖2）。
Zirkon直播調音臺系統單元箱（DALLIS）
DALLIS的I/O卡和中央主卡之間采用點到點連接方式，而非傳統的總線TDM式連接。這樣，某一塊I/O卡的故障不會影響整個單元的工作，這種設計理念在系統安全性方面發揮了重要的作用。
“可編程”調音臺
這款調音臺除了上述的特點外，與傳統的直播調音臺相比，它的最大特點就是智能化，即可編程。由于Zirkon調音臺的操作控制臺面上沒有對音頻進行處理的單元，而它表面上的所有按鍵都需要技術人員進行定義后才能起到相關作用。
傳統的調音臺很多功能都已經有了預先設置，比如對講功能，一般只需按一下對應按鍵就行；話筒開啟靜音功能，一般都用跳線開關就能控制。而這款調音臺要完成類似的功能，都需要對調音臺事先進行編程。除了對音頻輸入（Audio input）輸出（Audio output）的物理接口進行配置以及對中央模塊的各個按鍵（MF Key）進行功能定義外，很多功能的實現都離不開工程技術人員的編程。
Zirkon調音臺所具備的邏輯功能
這種可編程的調音臺大大突破了以往調音臺的傳統思路。以其中的邏輯(Logic)編程為例，所謂邏輯，是人的一種抽象思維，是人通過概念、判斷、推理、論證來理解和區分客觀世界的思維過程。而邏輯編程則是種編程規范，它設定答案須符合的規則來解決問題，而非設定步驟來解決問題，邏輯編程的要點是將正規的邏輯風格帶入電腦程序設計之中。如圖3所示，Zirkon調音臺提供了強大的邏輯編程功能，有我們常見的邏輯或(OR)、邏輯與(AND)、邏輯非(NOT)以及一些特殊的觸發器TFF、TB Stare等等。
我們知道，話筒靜音功能指的是當直播室內操作人員開啟主持人話筒或者嘉賓話筒時，直播室內監聽音箱自動實現靜音，以防止出現聲反饋從而損壞音箱。

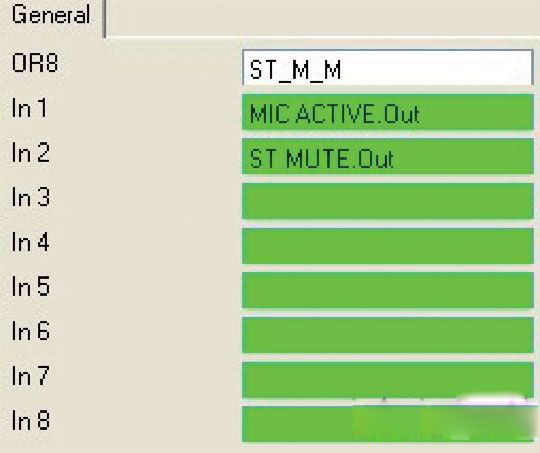

由于我臺直播室配置兩個主持人話筒，三路嘉賓話筒，所以選擇邏輯“或”（OR8）為所有話筒配置一個統一的指令。如圖所示，這個邏輯命名為MIC ACTIVE，而它的5個輸入分別對應5路話筒（如圖4），就是說當這5路話筒當中有一路話筒開啟，這個邏輯就成立。然后再用一個OR8（ST_M_M）把所有會使直播室監聽音箱靜音的元素包含進去（我臺在直播臺上另設了一個靜音按鈕）（如圖5）。這樣就可以把監聽靜音的有效動作設置成ST_M_M發生的時候。
話筒激活邏輯配置
直播監聽靜音邏輯配置
當然，邏輯編程不僅僅實現這么簡單的功能，由于操作面板只有16路推子，可信號源遠遠不止這個數，那就需要調音臺實現“翻層”的功能。同時為了防止誤操作，實現這個功能要使用組合鍵。那么，就可以用邏輯“與”（AND8）把所用到的組合鍵都成為它的輸入值，當這些鍵都按下時，調音臺就“翻層”，把第二層的信號源顯示在操作面板上（如圖6）。
翻層功能邏輯配置
這只是直播臺最常見的兩個功能，也是邏輯編程兩個極小的應用。當然，調音臺所有功能的實現不光是一個邏輯編程就能完成的，它需要和很多功能編程相配合才能達到我們的要求，比如Minimix編程，可以為監聽設置帶來很大幫助；Conf Bus編程，可以為熱線電話輸入做N-1總線等等。
小結
可編程調音臺充分體現了智能網絡化的思想，代表了現代廣播技術的發展方向。調音臺智能化也給工程技術人員提出了更高的要求，只有緊跟技術發展的潮流，才能更好的為廣播事業的發展提供保障和服務。
